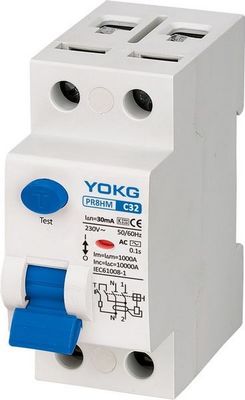

Court-circuit de fuite du disjoncteur RCBO 10kA du ménage 2P au-dessus de la protection de charge
Fonction :
Le ♦ commandent les circuits électriques
Le ♦ protègent des personnes contre les contacts indirects et la protection supplémentaire contre les contacts directs
Le ♦ protègent des installations contre le risque d'incendie dû aux défauts d'isolation
Des disjoncteurs actuels résiduels de ♦ sont utilisés dans le logement, le secteur tertiaire et l'industrie
Le ♦ soutiennent l'installation de Vacarme-rail de 35mm
Sélection :
Forme de vague décelable de ♦
Type à C.A. de ♦
RCCB dont le déclenchement est assuré pour les courants alternatifs sinusoïdaux résiduels, si soudainement appliqué ou lentement se levant, symbole
♦ un type
RCCB pour lequel le déclenchement s'est assuré pour les courants alternatifs sinusoïdaux résiduels et les courants continus de palpitation résiduels, si soudainement appliqué ou ralentissant l'augmentation, symbole
Sensibilité de déclenchement :
♦ 30 mA--protection supplémentaire contre le contact direct
♦ 100mA--coordonné avec le système de la terre selon la formule In<50/R, pour assurer la protection contre les contacts indirects
♦ 300mA, protection contre les contacts indirects, aussi bien nous risque d'incendie
Temps de déclenchement :
♦ instantané
Il assure le déclenchement instantané (sans à retard de temps)
Le ♦ court-circuitent à retard de temps
Il assure tout déclenchement au moins de 10ms
♦ sélectif
Il assure la discrimination totale avec un RCD non sélectif placé en aval
Diagramme de connexion :
Le diagramme de la ligne de distribution :
Caractéristiques :
| Polonais |

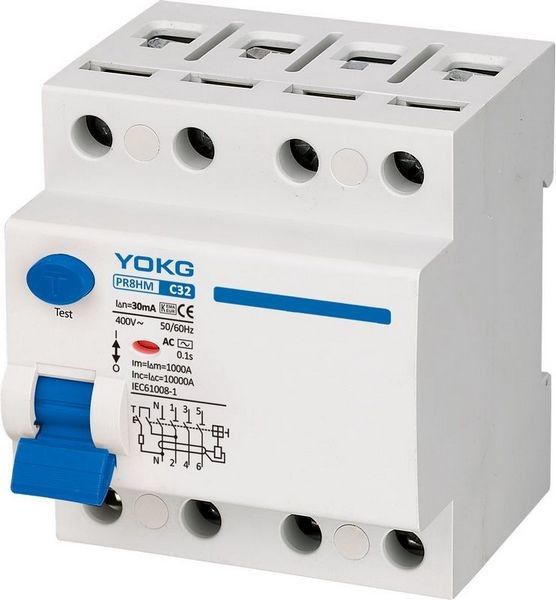

2P, 4P |
| Spécifications électriques |
|
| (a) actuel évalué dedans |
16-100A |
| Tension locale évaluée (v) Ue |
2P : 230, 4P : 400 |
| Tension isolée évaluée (v) Ui |
500 |
| Tension de tenue aux chocs (kilovolt) Uimp |
6 |
| Court-circuit évalué cassant la capacité (ka) Inc/In△ |
6 |
| Courant résiduel évalué (mA) dedans△ |
10,30,100,300 |
| Résiduel évalué faisant et cassant la capacité (a) Im△ |
1000 |
| type fonctionnant actuel résiduel |
C.A., AC+S, A |
| type actuel résiduel de protection |
Électronique |
| Tension diélectrique d'essai (kilovolts) |
2,5 |
| Valeur standard mécanique de durée de vie |
4000 |
| (OC) valeur standard électrique |
2000 |
| Contrôle et indication |
|
| Libération de shunt (SHT) |
AUCUN |
| Libération de sousvoltage (UVT) |
AUCUN |
| Contact auxiliaire (AUX.) |
AUCUN |
| Indicateur de position de contact |
AUCUN |
| Indication de défaut |
DÉFAUT |
| Connexion et installation |
|
| Température ambiante (avec moyenne quotidienne ≤35℃) |
-5℃ | +40℃ |
| Degré de protection tous les côtés |
IP40 |
| terminal de connexion |
IP20 |
| Fil (m㎡) |
35 |
| Barre omnibus (m㎡) |
35 |
| Support |
Câble/barre omnibus |
| Mettez en référence la température pour l'établissement de l'élément thermique |
30 |
| Degré de pollution |
2 |
| Température de stockage (℃) |
-25℃ | +70℃ |
| Connexion |
Dessus |
| Dimensions (millimètre) a (2P/4P) |
36/72 |
| b (2P/4P) |
84/84 |
| c (2P/4P) |
79.5/79.5 |
Paquet et livraison :
Certificats :
FAQ :
1. Est-ce que je pourrais avoir des prix de vos produits ?
Bien bienvenu. Sentez svp librement pour nous envoyer n'importe quelle enquête. Vous obtiendrez notre réponse en 24 heures.
2. Pouvons-nous imprimer notre logo/site Web/nom de la société sur des produits ?
Oui, l'OEM et l'ODM sont disponibles.
3. Quel est le délai d'exécution pour l'ordre régulier ?
7-15 jours pour la quantité d'ordre moins que 2000pcs. Pour plus de quantité, nous pouvons négocier à son sujet.
4. Inspectez-vous les produits finis ?
Notre auto-inspection 100% de produits et essai avant l'emballage.
5. Que diriez-vous de des conditions de paiement ?
dépôt de 30%, l'équilibre de paiement de repos contre la copie de B/L.
