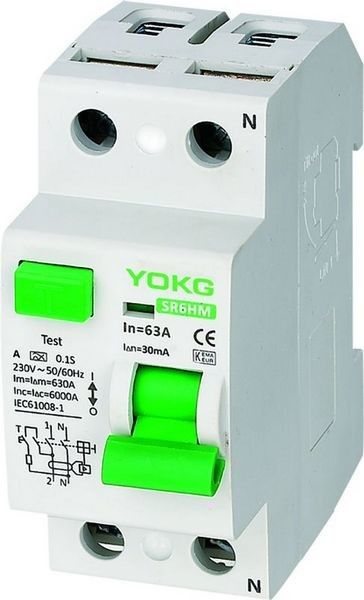

Protecteur de circuit du disjoncteur 16amp RCCB/RCD de fuite de courant
Fonction :
Le disjoncteur de fuite peut commander les circuits électriques, protéger des personnes contre les contacts indirects et la protection supplémentaire contre le contact direct, protégeant des installations contre le risque d'incendie dû aux défauts d'isolation.
Des disjoncteurs actuels résiduels sont utilisés dans le logement, secteur tertiaire et l'industrie, Vacarme-rail de 35mm peut être employée pour l'installation.
Caractéristiques :
Polonais | 2P, 4P |
Spécifications électriques | |
(a) actuel évalué dedans | 16-63A |
Tension locale évaluée (v) Ue | 2P : 230, 4P : 400 |
Tension isolée évaluée (v) Ui | 500 |
Tension de tenue aux chocs (kilovolt) Uimp | 6 |
Court-circuit évalué cassant la capacité (ka) Inc/In△ | 6 |
Courant résiduel évalué (mA) dedans△ | 10,30,100,300 |
Résiduel évalué faisant et cassant la capacité (a) Im△ | 500 (≤50A), 630 (63A) |
type fonctionnant actuel résiduel | C.A., A |
type actuel résiduel de protection | Électromagnétique |
Tension diélectrique d'essai (kilovolts) | 2,5 |
Valeur standard mécanique de durée de vie | 4000 |
(OC) valeur standard électrique | 2000 |
Contrôle et indication | |
Libération de shunt (SHT) | AUCUN |
Libération de sousvoltage (UVT) | AUCUN |
Contact auxiliaire (AUX.) | AUCUN |
Indicateur de position de contact | AUCUN |
Indication de défaut | DÉFAUT |
Connexion et installation | |
Température ambiante (avec moyenne quotidienne ≤35℃) | -5℃ | +40℃ |
Degré de protection tous les côtés | IP40 |
terminal de connexion | IP20 |
Fil (m㎡) | 16 |
Barre omnibus (m㎡) | 25 |
Support | Câble/barre omnibus |
Mettez en référence la température pour l'établissement de l'élément thermique | 30 |
Degré de pollution | 2 |
Température de stockage (℃) | -25℃ | +70℃ |
Connexion | Dessus et bas |
Dimensions (millimètre) a (2P/4P) | 35/70 |
b (2P/4P) | 81/81 |
c (2P/4P) | 77.5/77.5 |
Sélection :
Forme de vague décelable de ♦
Type à C.A. de ♦
♦ un type
RCCB pour lequel le déclenchement s'est assuré pour les courants alternatifs sinusoïdaux résiduels et les courants continus de palpitation résiduels, si soudainement appliqué ou ralentissant l'augmentation, symbole
Sensibilité de déclenchement :
1. 30 mA--protection supplémentaire contre le contact direct
2. 100mA--coordonné avec le système de la terre selon la formule In<50/R, pour assurer la protection contre les contacts indirects
3. 300mA, protection contre les contacts indirects, aussi bien nous risque d'incendie
Temps de déclenchement :
♦ instantané
Il assure le déclenchement instantané (sans à retard de temps)
Le ♦ court-circuitent à retard de temps
Il assure tout déclenchement au moins de 10ms
♦ sélectif
Il assure la discrimination totale avec un RCD non sélectif placé en aval
