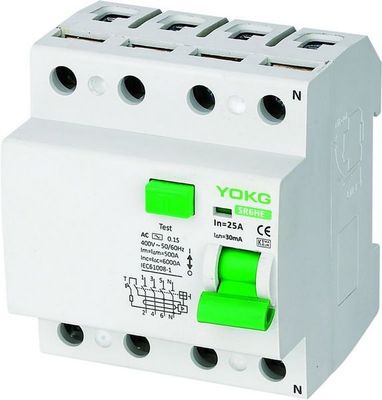

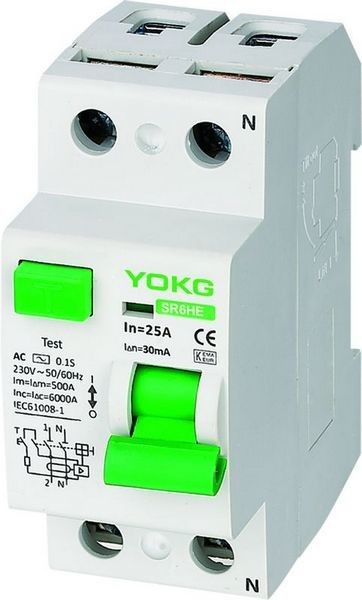

Protecteur électronique 2P, 4P de ménage du disjoncteur SR6HE 63A de fuite
Fonction :
Le ♦ commandent les circuits électriques
Le ♦ protègent des personnes contre les contacts indirects et la protection supplémentaire contre les contacts directs
Le ♦ protègent des installations contre le risque d'incendie dû aux défauts d'isolation
Des disjoncteurs actuels résiduels de ♦ sont utilisés dans le logement, le secteur tertiaire et l'industrie
Le ♦ soutiennent l'installation de Vacarme-rail de 35mm
Sélection :
Forme de vague décelable de ♦
Type à C.A. de ♦
♦ un type
RCCB pour lequel le déclenchement s'est assuré pour les courants alternatifs sinusoïdaux résiduels et les courants continus de palpitation résiduels, si soudainement appliqué ou ralentissant l'augmentation, symbole
Caractéristiques :
| Polonais | 2P, 4P |
| Spécifications électriques | |
| (a) actuel évalué dedans | 16-63A |
| Tension locale évaluée (v) Ue | 2P : 230, 4P : 400 |
| Tension isolée évaluée (v) Ui | 500 |
| Tension de tenue aux chocs (kilovolt) Uimp | 6 |
| Court-circuit évalué cassant la capacité (ka) Inc/In△ | 6 |
| Courant résiduel évalué (mA) dedans△ | 10,30,100,300 |
| Résiduel évalué faisant et cassant la capacité (a) Im△ | 1000 |
| type fonctionnant actuel résiduel | C.A., AC+S, A |
| type actuel résiduel de protection | Électronique |
| Tension diélectrique d'essai (kilovolts) | 2,5 |
| Valeur standard mécanique de durée de vie | 4000 |
| (OC) valeur standard électrique | 2000 |
| Contrôle et indication | |
| Libération de shunt (SHT) | AUCUN |
| Libération de sousvoltage (UVT) | AUCUN |
| Contact auxiliaire (AUX.) | AUCUN |
| Indicateur de position de contact | AUCUN |
| Indication de défaut | DÉFAUT |
| Connexion et installation | |
| Température ambiante (avec moyenne quotidienne ≤35℃) | -5℃ | +40℃ |
| Degré de protection tous les côtés | IP40 |
| terminal de connexion | IP20 |
| Fil (m㎡) | 16 |
| Barre omnibus (m㎡) | 25 |
| Support | Câble/barre omnibus |
| Mettez en référence la température pour l'établissement de l'élément thermique | 30 |
| Degré de pollution | 2 |
| Température de stockage (℃) | -25℃ | +70℃ |
| Connexion | Dessus |
| Dimensions (millimètre) a (2P/4P) | 35/70 |
| b (2P/4P) | 81/81 |
| c (2P/4P) | 77.5/77.5 |
Sensibilité de déclenchement :
♦ 30 mA--protection supplémentaire contre le contact direct
♦ 100mA--coordonné avec le système de la terre selon la formule In<50/R, pour assurer la protection contre les contacts indirects
♦ 300mA, protection contre les contacts indirects, aussi bien nous risque d'incendie
Temps de déclenchement :
♦ instantané
Il assure le déclenchement instantané (sans à retard de temps)
Le ♦ court-circuitent à retard de temps
Il assure tout déclenchement au moins de 10ms
♦ sélectif
Il assure la discrimination totale avec un RCD non sélectif placé en aval
Diagramme de connexion :
Le diagramme de la ligne de distribution :
