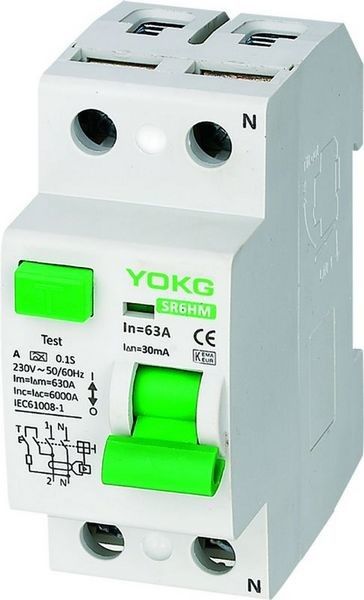

Protecteur électromagnétique SR6HM RCCB 16-63A de fuite dans 2P, 4 poteaux
Fonction :
Le ♦ commandent les circuits électriques
Le ♦ protègent des personnes contre les contacts indirects et la protection supplémentaire contre les contacts directs
Le ♦ protègent des installations contre le risque d'incendie dû aux défauts d'isolation
Des disjoncteurs actuels résiduels de ♦ sont utilisés dans le logement, le secteur tertiaire et l'industrie
Le ♦ soutiennent l'installation de Vacarme-rail de 35mm
Sélection :
Forme de vague décelable de ♦
Type à C.A. de ♦
RCCB dont le déclenchement est assuré pour les courants alternatifs sinusoïdaux résiduels, si soudainement appliqué ou lentement se levant, symbole
♦ un type
RCCB pour lequel le déclenchement s'est assuré pour les courants alternatifs sinusoïdaux résiduels et les courants continus de palpitation résiduels, si soudainement appliqué ou ralentissant l'augmentation, symbole
Sensibilité de déclenchement :
♦ 30 mA--protection supplémentaire contre le contact direct
♦ 100mA--coordonné avec le système de la terre selon la formule In<50/R, pour assurer la protection contre les contacts indirects
♦ 300mA, protection contre les contacts indirects, aussi bien nous risque d'incendie
Temps de déclenchement :
♦ instantané
Il assure le déclenchement instantané (sans à retard de temps)
Le ♦ court-circuitent à retard de temps
Il assure tout déclenchement au moins de 10ms
♦ sélectif
Il assure la discrimination totale avec un RCD non sélectif placé en aval
Diagramme de connexion :
Le diagramme de la ligne de distribution :
Dispositif :
Caractéristiques :
| Polonais | 2P, 4P |
| Spécifications électriques | |
| (a) actuel évalué dedans | 16-63A |
| Tension locale évaluée (v) Ue | 2P : 230, 4P : 400 |
| Tension isolée évaluée (v) Ui | 500 |
| Tension de tenue aux chocs (kilovolt) Uimp | 6 |
| Court-circuit évalué cassant la capacité (ka) Inc/In△ | 6 |
| Courant résiduel évalué (mA) dedans△ | 10,30,100,300 |
| Résiduel évalué faisant et cassant la capacité (a) Im△ | 500 (≤50A), 630 (63A) |
| type fonctionnant actuel résiduel | C.A., A |
| type actuel résiduel de protection | Électromagnétique |
| Tension diélectrique d'essai (kilovolts) | 2,5 |
| Valeur standard mécanique de durée de vie | 4000 |
| (OC) valeur standard électrique | 2000 |
| Contrôle et indication | |
| Libération de shunt (SHT) | AUCUN |
| Libération de sousvoltage (UVT) | AUCUN |
| Contact auxiliaire (AUX.) | AUCUN |
| Indicateur de position de contact | AUCUN |
| Indication de défaut | DÉFAUT |
| Connexion et installation | |
| Température ambiante (avec moyenne quotidienne ≤35℃) | -5℃ | +40℃ |
| Degré de protection tous les côtés | IP40 |
| terminal de connexion | IP20 |
| Fil (m㎡) | 16 |
| Barre omnibus (m㎡) | 25 |
| Support | Câble/barre omnibus |
| Mettez en référence la température pour l'établissement de l'élément thermique | 30 |
| Degré de pollution | 2 |
| Température de stockage (℃) | -25℃ | +70℃ |
| Connexion | Dessus et bas |
| Dimensions (millimètre) a (2P/4P) | 35/70 |
| b (2P/4P) | 81/81 |
| c (2P/4P) | 77.5/77.5 |
