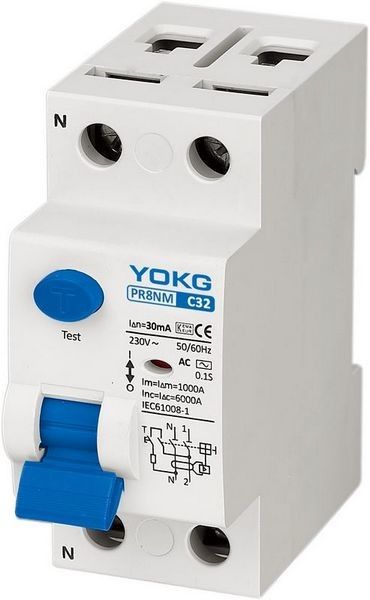

Disjoncteur électromagnétique du protecteur PR8NM 6kA RCBO 16-100A de fuite
Le disjoncteur électromagnétique ont après Advatages :
1. Circuits électriques de contrôle
2. Protégez les personnes contre les contacts indirects et la protection supplémentaire contre les contacts directs
3. Protégez les installations contre le risque d'incendie dû aux défauts d'isolation
4. Des disjoncteurs actuels résiduels sont utilisés dans le logement, le secteur tertiaire et l'industrie
5. Installation de Vacarme-rail de soutien 35mm
Sensibilité de déclenchement :
♦ 30 mA--protection supplémentaire contre le contact direct
♦ 100mA--coordonné avec le système de la terre selon la formule In<50/R, pour assurer la protection contre les contacts indirects
♦ 300mA, protection contre les contacts indirects, aussi bien nous risque d'incendie
Caractéristiques :

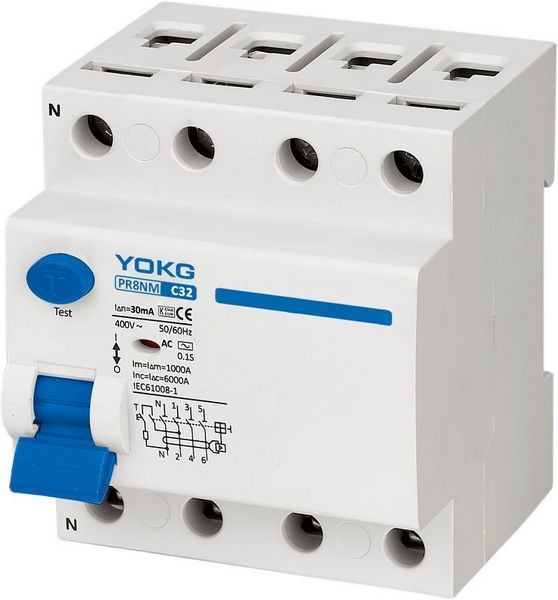

| Polonais | 2P, 4P |
| Spécifications électriques | |
| (a) actuel évalué dedans | 16-100A |
| Tension locale évaluée (v) Ue | 2P : 230, 4P : 400 |
| Tension isolée évaluée (v) Ui | 500 |
| Tension de tenue aux chocs (kilovolt) Uimp | 6 |
| Court-circuit évalué cassant la capacité (ka) Inc/In△ | 6 |
| Courant résiduel évalué (mA) dedans△ | 10,30,100,300 |
| Résiduel évalué faisant et cassant la capacité (a) Im△ | 1000 |
| type fonctionnant actuel résiduel | C.A., AC+S, A, A+S |
| type actuel résiduel de protection | Électromagnétique |
| Tension diélectrique d'essai (kilovolts) | 2,5 |
| Valeur standard mécanique de durée de vie | 4000 |
| (OC) valeur standard électrique | 2000 |
| Contrôle et indication | |
| Libération de shunt (SHT) | AUCUN |
| Libération de sousvoltage (UVT) | AUCUN |
| Contact auxiliaire (AUX.) | AUCUN |
| Indicateur de position de contact | AUCUN |
| Indication de défaut | DÉFAUT |
| Connexion et installation | |
| Température ambiante (avec moyenne quotidienne ≤35℃) | -5℃ | +40℃ |
| Degré de protection tous les côtés | IP40 |
| terminal de connexion | IP20 |
| Fil (m㎡) | 35 |
| Barre omnibus (m㎡) | 35 |
| Support | Câble/barre omnibus |
| Mettez en référence la température pour l'établissement de l'élément thermique | 30 |
| Degré de pollution | 2 |
| Température de stockage (℃) | -25℃ | +70℃ |
| Connexion | Dessus |
| Dimensions (millimètre) a (2P/4P) | 36/72 |
| b (2P/4P) | 84/84 |
| c (2P/4P) | 79.5/79.5 |
Sélection :
Forme de vague décelable de ♦
Type à C.A. de ♦
♦ un type
RCCB pour lequel le déclenchement s'est assuré pour les courants alternatifs sinusoïdaux résiduels et les courants continus de palpitation résiduels, si soudainement appliqué ou ralentissant l'augmentation, symbole
Temps de déclenchement :
♦ instantané : Le déclenchement instantané peut être assuré (sans à retard de temps)
Le ♦ court-circuitent à retard de temps: Tout déclenchement peut être assuré au moins de 10ms
♦ sélectif: La discrimination totale avec un RCD non sélectif placé en aval sont assurées.
Diagramme de connexion :
Le diagramme de la ligne de distribution :
