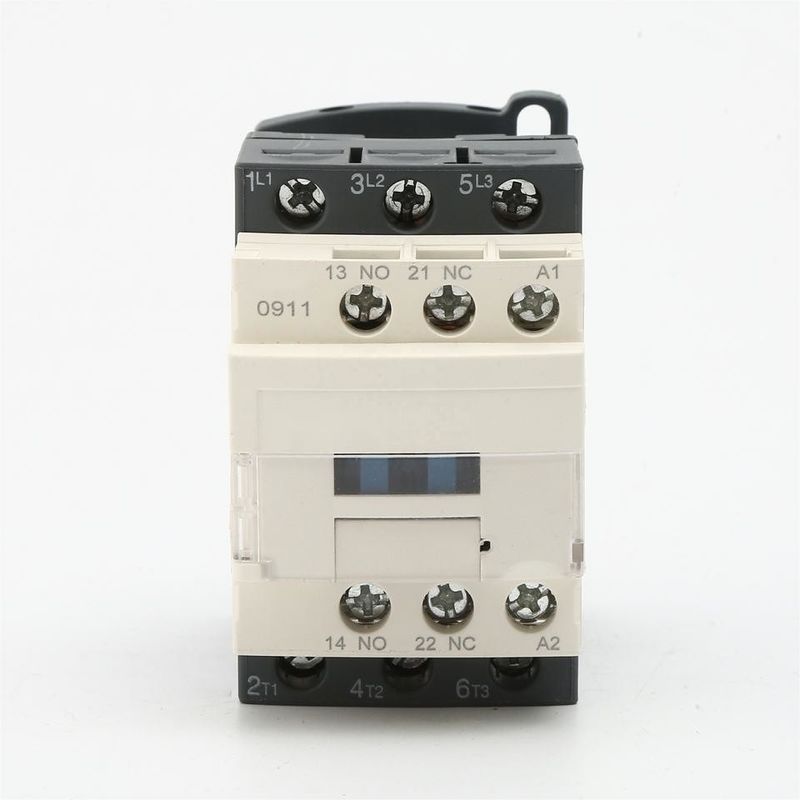

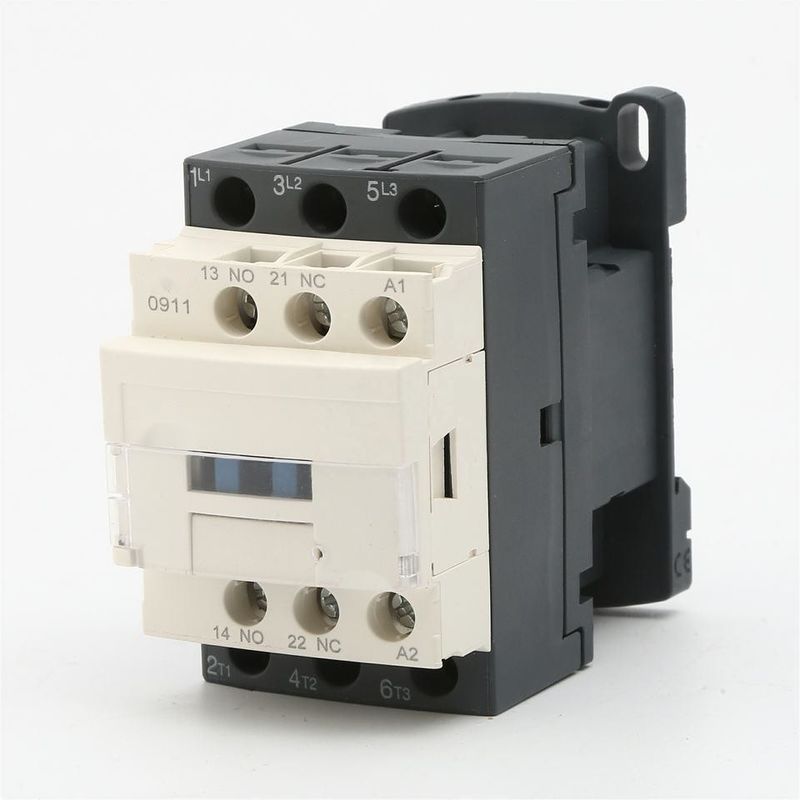

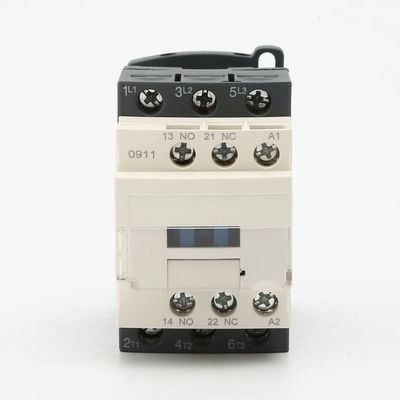

LC1 D09 D18 D32 D40 AC Contacteur 3 Phase 220V 9A 380V Bobine Ac Contacteur Magnétique
Détails généraux :
Principaux paramètres et performances techniques :
| Taper | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Courant de chauffage nominal (A) | 20 | 20 | 25 | 32 | 40 | ||
| Tension d'isolation nominale (V) | 690 | ||||||
| Tension nominale de tenue aux chocs (KV) | 6 | ||||||
| Capacité nominale de fabrication | 10le | ||||||
| Pouvoir de coupure nominal | 8le | ||||||
| Poteaux | 3 | ||||||
| Contact auxiliaire | 1NO + 1NC | ||||||
| Courant de tenue de courte durée(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Courant de travail nominal(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Capacité AC-3 de la phase 3 moteur à cage d'écureuil (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | dix | 15 | 18.5 | ||
| Fréquence de fonctionnement (fois/h) | Durée de vie électrique | 1200 | 600 | ||||
| Durée de vie mécanique | 3600 | ||||||
| AC-3 Durée de vie électrique (10000/fois) | 100 | 100 | 100 | 100 | 80 | ||
| Durée de vie mécanique (10000/fois) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Type de fusible équipé | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tension d'alimentation de commande nominale Us(V) | 50/60Hz | 12～480 | |||||
| Plage de fonctionnement | Pull-in | (85%～110%)Nous +40℃ | |||||
| Libération | (20%～75%)Nous -5℃ | ||||||
| Puissance moyenne de la bobine AC (VA) | Commencer | 70 | 110 | ||||
| En gardant | 8 | 11 | |||||
| Classe d'efficacité énergétique | classe 3 | ||||||
| Perte thermique(W) | 2~3 | 3~4 | |||||
| Temps d'actionnement (ms) | proche | 12~35 | |||||
| Casser | 5~20 | ||||||
| Câblage du circuit principal | fil souple sans froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| fil souple avec froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Taille des vis de fixation | M3.5 | M4 | |||||
| Couple de serrage (Nm) | 0,8 | 1.2 | |||||
| Câblage de la boucle de contrôle | fil souple sans froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| fil souple avec froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Taille des vis de fixation | M3.5 | ||||||
| Couple de serrage (Nm) | 0,8 | ||||||
Apparence et dimension d'installation :
Dimension d'installation :
| Taper | Un maximum | B max | Cmax | un | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
