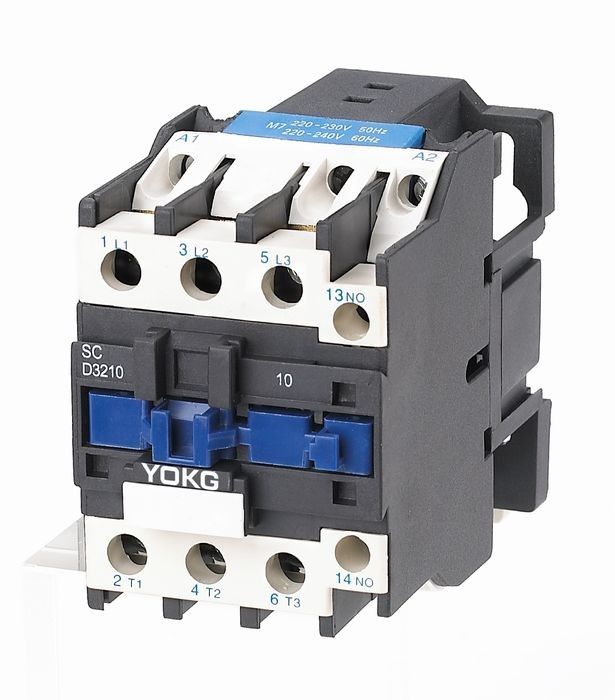

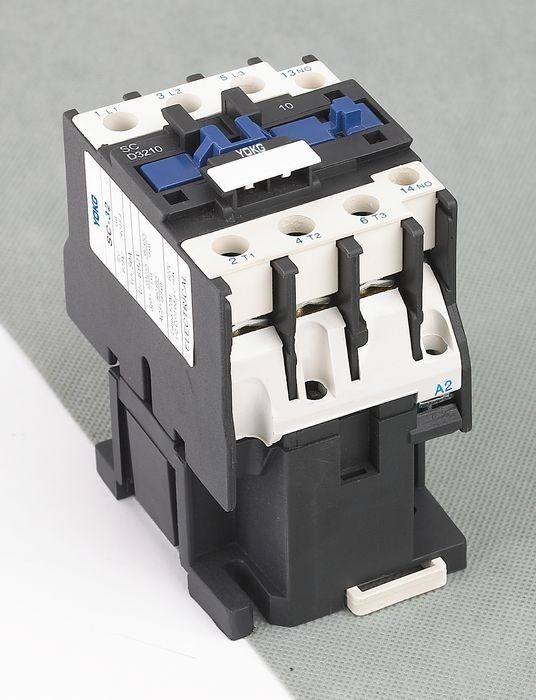

Commutateur électrique SC32 50A 690V 3poles 1NO ou 1NC de contacteur à C.A. de basse tension
Application :
Le contacteur à C.A. de série de Sc (ci-après contacteur) convient pour l'usage dans les circuits jusqu'au C.A. évalué de la tension 690V 50 hertz ou 60 hertz, courant évalué jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combiné avec le relais thermique, ce devient le démarreur électromagnétique pour protéger les circuits de surcharge.
Ce contacteur de série est conforme au gigaoctet 14048, IEC60947-4-1
Général :
Température de l'air ambiante : ≤-5℃--+40℃
Altitude : ≤ 2000m ;
Degré de pollution : Classe 3
Catégorie d'installation : III
Degré de protection : IP20
Caractéristique : Petits volume, légers, moins de perte de puissance, de longue durée, de coffre-fort et de fiabilité
Application : Contacts auxiliaires bloc, relais de temps, bloc actuel-limité de contacts, relais thermique, etc.
Installation : rail de vacarme de 35mm (SC09~95), rail dilué de 75MM (SC40~95), vis
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC32 | ||
| Chauffage évalué (a) actuel | 50 | ||
| Tension assignée d'isolement (v) | 690 | ||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | ||
| Capacité de fabrication évaluée | 10le | ||
| Capacité de rupture évaluée | 8le | ||
| Polonais | 3 | ||
| Contact auxiliaire | NO/NC | ||
| Courant à court terme de tenue (A) | 10S | 256 | |
| Courant fonctionnant évalué (A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7,5 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 7,5 | |
| 380V | 15 | ||
| 660V | 18,5 | ||
| Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 |
| AC-4 | 300 | ||
| La vie mécanique | 3600 | ||
| La vie électrique (10000/times) | AC-3 | 80 | |
| AC-4 | 20 | ||
| La vie mécanique (10000/times) | 800 | ||
| Type équipé de fusible | RT16-50 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |
| Libération | (20%~75%) nous -5℃ | ||
| Puissance moyenne de bobine à C.A. (VA) | Début | 110 | |
| Conservation | 11 | ||
| Classe d'efficacité de puissance | classe 3 | ||
| Perte thermique (W) | 3~4 | ||
| Temps de mise en action (Mme) | Fin | 12~25 | |
| Coupure | 5~20 | ||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 2.5~10 |
| 2 bâtons | 2.5~10 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~10 | |
| 2 bâtons | 1.5~6 | ||
| Fil dur (㎟) | 1 bâton | 1.5~10 | |
| 2 bâtons | 2.5~10 | ||
| Taille de attachement de vis | M4 | ||
| Serrant le couple de attachement (N.m) | 1,2 | ||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 |
| 2 bâtons | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | |
| 2 bâtons | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | |
| 2 bâtons | 1~4 | ||
| Taille de attachement de vis | M3.5 | ||
| Serrant le couple de attachement (N.m) | 0,8 |
||
Dimension d'installation :
| Un maximum | B maximum | C maximum | a | b | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4,5 |
