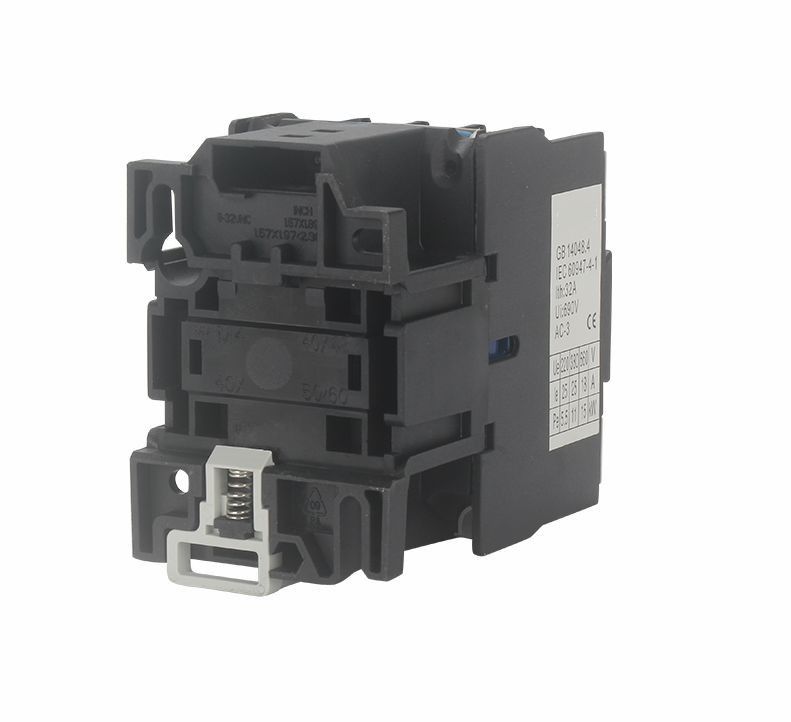

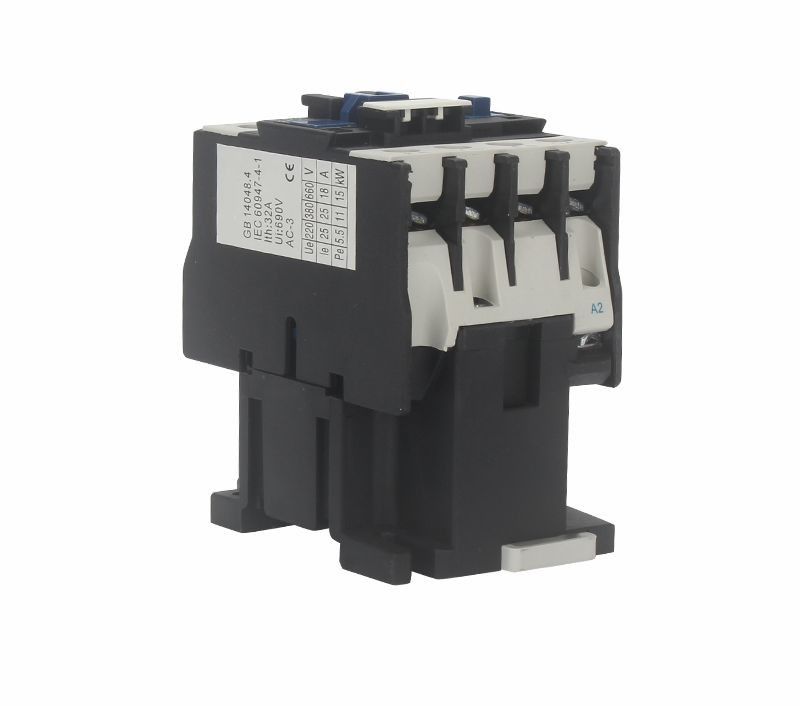

phase 3 Polonais électriques du contacteur 3 du rail AC1 AC2 AC3 AC4 du vacarme 40A

100PCS
MOQ
Negotiable
Prix
phase 3 Polonais électriques du contacteur 3 du rail AC1 AC2 AC3 AC4 du vacarme 40A
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Courant de chauffage évalué: 40A
Tension assignée d'isolement: 690V
Pôles: 3
Norme: IEC60947-4-1, GB14048.4
Contact auxiliaire: NO/NC
bobine: CA
Degré de protection: IP20
Degré de pollution: Classe 3
Surligner:

contacteur de 40A AC1 AC2 AC3 AC4

,

Phase magnétique du contacteur 3 à C.A.

,

Phase du contacteur 3 à C.A. d'AC1 AC2 AC3

Informations de base
Lieu d'origine: La Chine
Nom de marque: YOKG
Certification: CE,TUV,CB
Numéro de modèle: SC25
Conditions de paiement et expédition
Détails d'emballage: Emballage standard d'exportation ou selon la demande de client
Délai de livraison: 15days ou dépend de commander QTYS
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 100000pcs par mois
Description de produit

phase magnétique 3 Polonais électriques du contacteur 3 à C.A. de rail du vacarme 40A





Application :

Le contacteur à C.A. de série de Sc (ci-après contacteur) convient pour l'usage dans les circuits jusqu'au C.A. évalué de la tension 690V 50 hertz ou 60 hertz, courant évalué jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combiné avec le relais thermique, ce devient le démarreur électromagnétique pour protéger les circuits de surcharge.





Ce contacteur de série est conforme au gigaoctet 14048, IEC60947-4-1





Modèle et implication :

phase 3 Polonais électriques du contacteur 3 du rail AC1 AC2 AC3 AC4 du vacarme 40A 0



Paramètres principaux et représentation technique :

Type SC25
Chauffage évalué (a) actuel 40
Tension assignée d'isolement (v) 690
Tension de tenue évaluée d'impact (kilovolts) 6
Capacité de fabrication évaluée 10le
Capacité de rupture évaluée 8le
Polonais 3
Contact auxiliaire NO/NC
Courant à court terme de tenue (A) 10S 200
Courant fonctionnant évalué (A) 380V AC-3 25
AC-4 8,5
660V AC-3 18
AC-4 4,4
Capacité AC-3 de la phase 3
kilowatt du moteur d'écureuil-cage (AC-3)
220V 5,5
380V 11
660V 15
Fréquence d'opération (times/h) La vie électrique AC-3 600
AC-4 300
La vie mécanique 3600
La vie électrique (10000/times) AC-3 100
AC-4 20
La vie mécanique (10000/times) 1000
Type équipé de fusible RT16-40
Tension d'alimentation évaluée de contrôle nous (V) 50/60Hz 12~480
Chaîne d'opération Café au bord de la route (85%~110%) nous +40℃
Libération (20%~75%) nous -5℃
Puissance moyenne de bobine à C.A. (VA) Début 110
Conservation 11
Classe d'efficacité de puissance classe 3
Perte thermique (W) 3~4
Temps de mise en action (Mme) Fin 12~25
Coupure 5~20
Câblage principal de circuit fil flexible sans froid
pressant le terminal (㎟)
1 bâton 1.5~10
2 bâtons 1.5~6
fil flexible avec le froid
pressant le terminal (㎟)
1 bâton 1~6
2 bâtons

1~4

Fil dur (㎟) 1 bâton 1.5~6
2 bâtons

1.5~6

Taille de attachement de vis   M4
Serrant le couple de attachement (N.m)   1,2
Câblage de boucle d'avertissement fil flexible sans froid
pressant le terminal (㎟)
1 bâton 1~4
2 bâtons 1~4
fil flexible avec le froid
pressant le terminal (㎟)
1 bâton 1~4
2 bâtons 1~2.5
Fil dur (㎟) 1 bâton 1~4
2 bâtons 1~4
Taille de attachement de vis   M3.5
Serrant le couple de attachement (N.m)   0,8






État de fonctionnement et d'installation :

Température de l'air ambiante : -5℃--+40℃ et moyenne pas plus que +35℃ d'ici 24 heures ;

Altitude : ≤ 2000m ;

État d'air : quand la température la plus élevée est +40℃, l'hygrométrie d'air n'est pas jusqu'à 50%, mais le humidité plus élevé est permis à une plus basse température. Goût, humidité de 90% à 20℃. La rosée condensat devrait être considérée quand à une plus basse température ;

Degré de pollution : Classe 3

Catégorie d'installation : III

Degré de protection : IP20

État d'installation : l'angle de gradient entre le côté d'installation et le côté vertical ne devrait pas être davantage que ±5℃

Impact et vibrattion : le contacteur doit être installé et fonctionné dans les circonstances sans secousse, impact et vibration évidents.





Caractéristique de structure :

Il peut être installé avec les contacts auxiliaires bloc, le relais de temps et le bloc actuel-limité de contacts, et le relais thermique, puis pour être d'autres produits dérivés ;

Ce contacteur de série a le petit volume, léger, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;

Le contacteur peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;

En plus de la vis d'utilisation à installer, le contacteur peut être serré avec le rail de installation standard de 35mm (sc09~95) et le rail de installation standard de 75mm (SC40~95)


Dimension d'installation :

phase 3 Polonais électriques du contacteur 3 du rail AC1 AC2 AC3 AC4 du vacarme 40A 1

Un maximum B maximum C maximum a b
57 86 95 40 48 4,5



phase 3 Polonais électriques du contacteur 3 du rail AC1 AC2 AC3 AC4 du vacarme 40A 2
