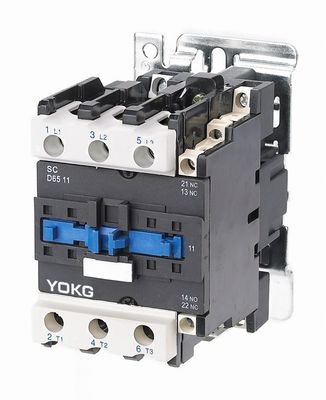

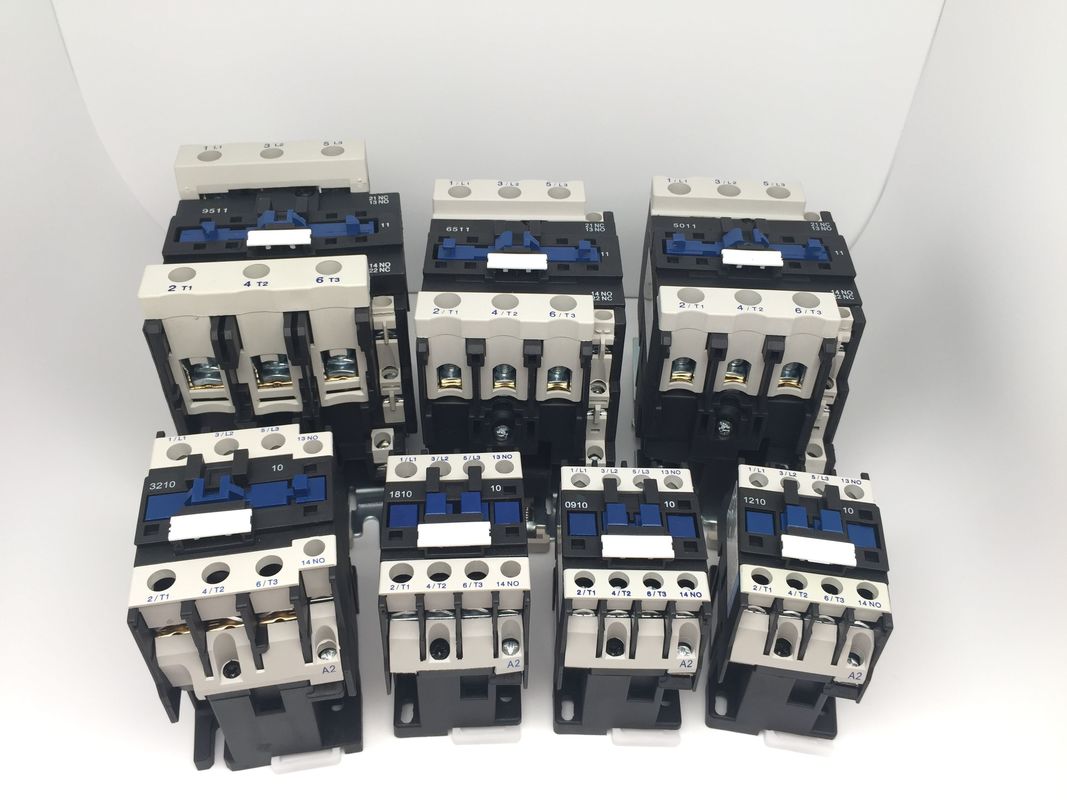

contacteur défini magnétique de but de DP à C.A. Polonais 4P de contacteur électrique simple de 110Vac
Application :
Le contacteur à C.A. de série de Sc (ci-après contacteur) convient pour l'usage dans les circuits jusqu'au C.A. évalué de la tension 690V 50 hertz ou 60 hertz, courant évalué jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combiné avec le relais thermique, ce devient le démarreur électromagnétique pour protéger les circuits de surcharge.
Ce contacteur de série est conforme au gigaoctet 14048, IEC60947-4-1
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC40 | SC50 | SC65 | ||
| Chauffage évalué (a) actuel | 60 | 80 | 80 | ||
| Tension assignée d'isolement (v) | 690 | 690 | 690 | ||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | 6 | 6 | ||
| Capacité de fabrication évaluée | 10le | 10le | 10le | ||
| Capacité de rupture évaluée | 8le | 8le | 8le | ||
| Polonais | 3 | 3 | 3 | ||
| Contact auxiliaire | NO+NC | NO+NC | NO+NC | ||
| Courant à court terme de tenue (A) | 10S | 320 | 400 | 520 | |
| Courant fonctionnant évalué (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| La vie mécanique | 3600 | 3600 | 3600 | ||
| La vie électrique (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| La vie mécanique (10000/times) | 800 | 800 | 800 | ||
| Type équipé de fusible | RT16-63 | RT16-80 | RT16-80 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | (85%~110%) nous +40℃ | (85%~110%) nous +40℃ | |
| Libération | (20%~75%) nous -5℃ | (20%~75%) nous -5℃ | (20%~75%) nous -5℃ | ||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | 200 | 200 | |
| Conservation | 20 | 20 | 20 | ||
| Classe d'efficacité de puissance | classe 3 | classe 3 | classe 3 | ||
| Perte thermique (W) | 6~10 | 6~10 | 6~10 | ||
| Temps de mise en action (Mme) | Fin | 20~25 | 20~25 | 20~25 | |
| Coupure | 8~15 | 8~15 | 8~15 | ||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 bâtons | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Fil dur (㎟) | 1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Taille de attachement de vis | M8 | M8 | M8 | ||
| Serrant le couple de attachement (N.m) | 3,5 | 3,5 | 3,5 | ||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | M3.5 | M3.5 | ||
| Serrant le couple de attachement (N.m) | 0,8 | 0,8 | 0,8 |
||
État de fonctionnement et d'installation :
Température de l'air ambiante : -5℃--+40℃ et moyenne pas plus que +35℃ d'ici 24 heures ;
Altitude : ≤ 2000m ;
État d'air : quand la température la plus élevée est +40℃, l'hygrométrie d'air n'est pas jusqu'à 50%, mais le humidité plus élevé est permis à une plus basse température. Goût, humidité de 90% à 20℃. La rosée condensat devrait être considérée quand à une plus basse température ;
Degré de pollution : Classe 3
Catégorie d'installation : III
Degré de protection : IP20
État d'installation : l'angle de gradient entre le côté d'installation et le côté vertical ne devrait pas être davantage que ±5℃
Impact et vibrattion : le contacteur doit être installé et fonctionné dans les circonstances sans secousse, impact et vibration évidents.
Caractéristique de structure :
Application : Contacts auxiliaires bloc, relais de temps et bloc actuel-limité de contacts, et relais thermique, puis pour être d'autres produits dérivés ;
Caractéristique : petits volume, légers, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;
Installation : Le rail de installation standard de 35mm (sc09~95) et le rail de installation standard de 75mm (SC40~95), ou vis
Le contacteur peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;
Dimension d'installation :
| Un maximum | B maximum | C maximum | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
