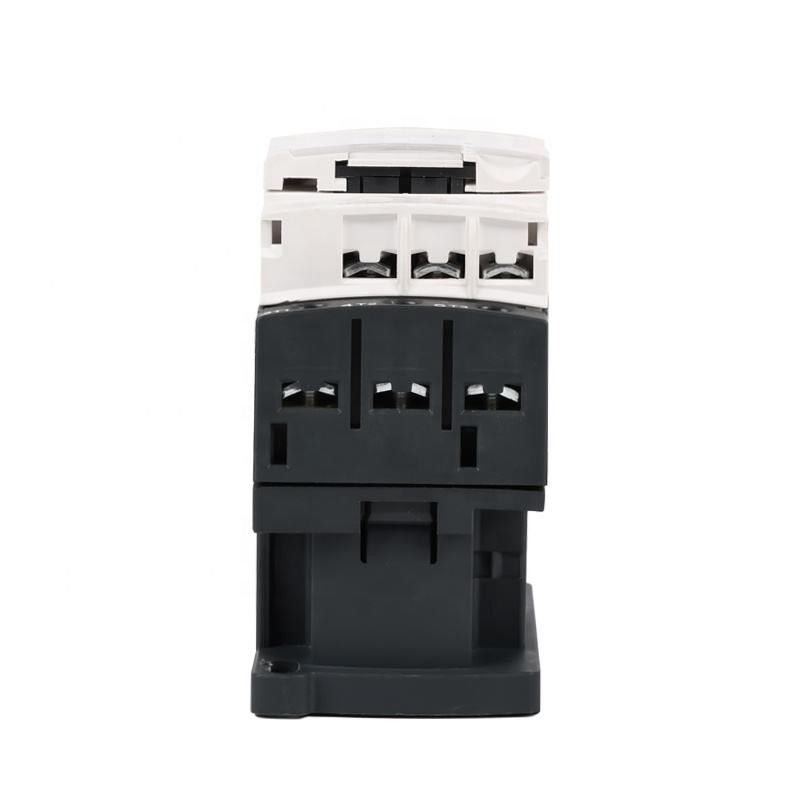

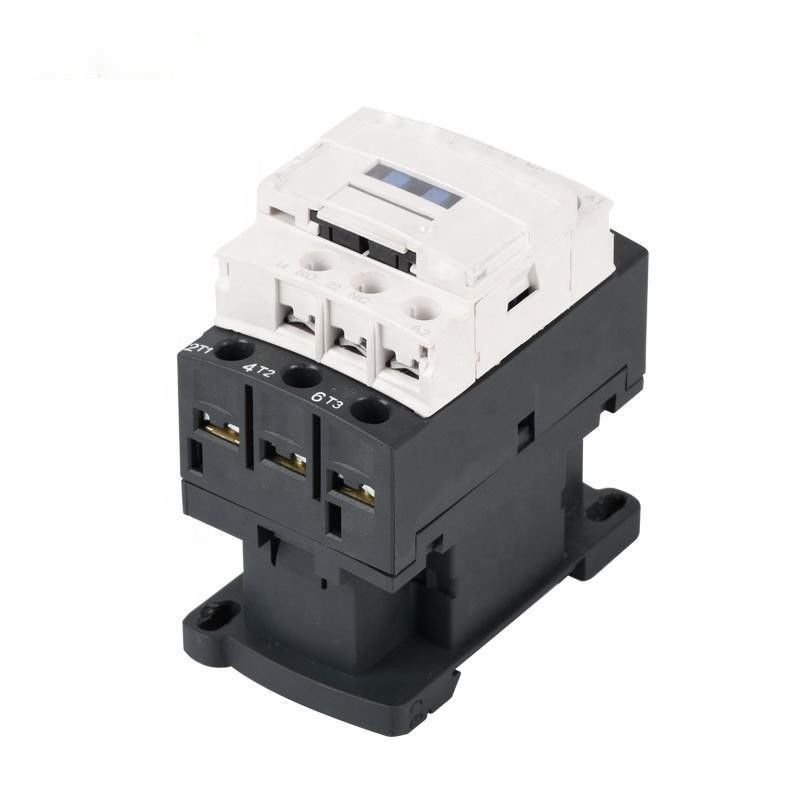

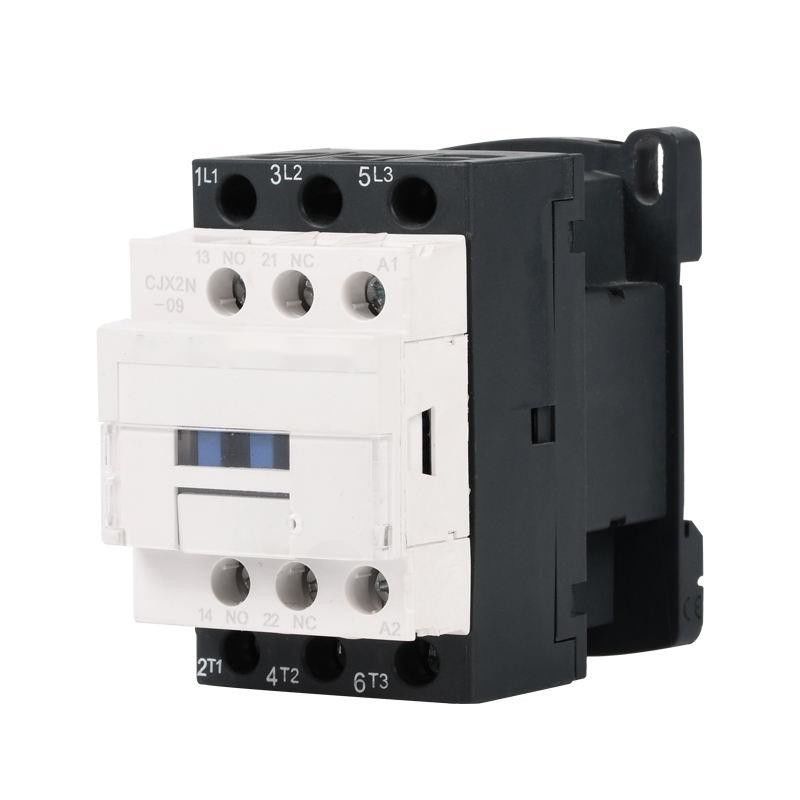

Contacteur magnétique 3P + NO + NC D18 32A AC 220V 380V Contacteur de démarreur de moteur
Application:
Le contacteur AC de la série SC1 convient pour une utilisation dans les circuits de tension nominale jusqu'à 660V AC 50Hz ou 60Hz, courant nominal jusqu'à
95A, pour fabriquer, casser, démarrer fréquemment et contrôler le moteur à courant alternatif.Combiné avec le bloc de contacts auxiliaires, temporisation
& dispositif de verrouillage de machine, etc., il devient le contacteur de retard, le contacteur de verrouillage mécanique, le démarreur étoile-triangle.Avec le
relais thermique, il est combiné dans le démarreur électromagnétique.Le contacteur est fabriqué conformément à la norme CEI 60947-4.
Principaux paramètres et performances techniques :
Taper | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Courant de chauffage nominal (A) | 20 | 20 | 25 | 32 | 40 | ||
Tension d'isolation nominale (V) | 690 | ||||||
Tension nominale de tenue aux chocs (KV) | 6 | ||||||
Capacité nominale de fabrication | 10le | ||||||
Pouvoir de coupure nominal | 8le | ||||||
Poteaux | 3 | ||||||
Contact auxiliaire | 1NO + 1NC | ||||||
Courant de tenue de courte durée(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Courant de travail nominal(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
Capacité AC-3 de la phase 3 moteur à cage d'écureuil (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | dix | 15 | 18.5 | ||
Fréquence de fonctionnement (fois/h) | Durée de vie électrique | 1200 | 600 | ||||
Durée de vie mécanique | 3600 | ||||||
AC-3 Durée de vie électrique (10000/fois) | 100 | 100 | 100 | 100 | 80 | ||
Durée de vie mécanique (10000/fois) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Type de fusible équipé | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tension d'alimentation de commande nominale Us(V) | 50/60Hz | 12~480 | |||||
Plage de fonctionnement | Pull-in | (85%~110%)Nous +40℃ | |||||
Libération | (20%~75%)Nous -5℃ | ||||||
Puissance moyenne de la bobine AC (VA) | Commencer | 70 | 110 | ||||
En gardant | 8 | 11 | |||||
Classe d'efficacité énergétique | classe 3 | ||||||
Perte thermique(W) | 2~3 | 3~4 | |||||
Temps d'actionnement (ms) | proche | 12~35 | |||||
Casser | 5~20 | ||||||
Câblage du circuit principal | fil souple sans froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
fil souple avec froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 bâtons | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Taille des vis de fixation | M3.5 | M4 | |||||
Couple de serrage (Nm) | 0,8 | 1.2 | |||||
Câblage de la boucle de contrôle | fil souple sans froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
fil souple avec froid en appuyant sur la borne (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Taille des vis de fixation | M3.5 | ||||||
Couple de serrage (Nm) | 0,8 |
Dimension d'installation :
Taper | Un maximum | B max | Cmax | un | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
