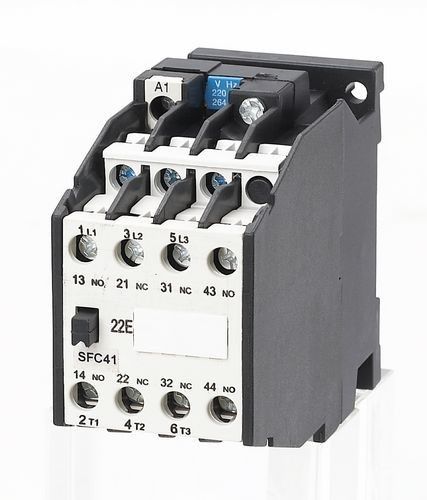

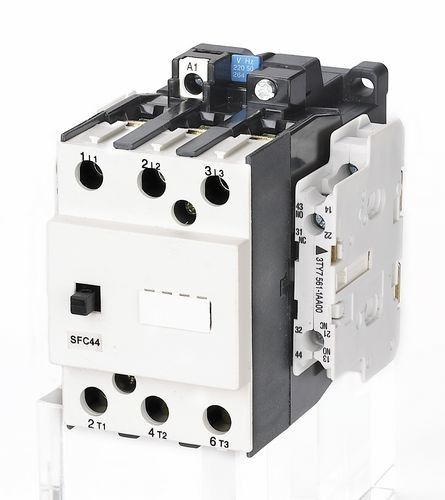

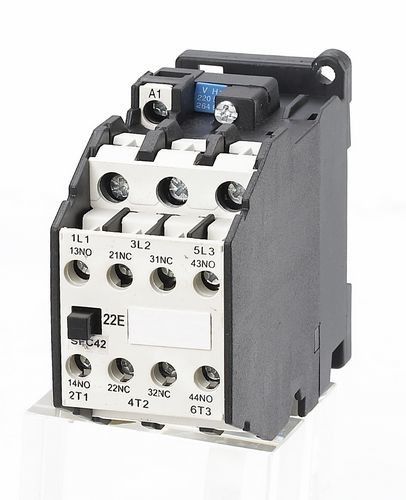

Contacteur à courant alternatif à basse tension IEC60947 3 pôles 2NO+2NC en 20A, 30A, 55A
Applications:
Le contacteur CA de la série SFC (ci-après dénommé contacteur) est adapté à une utilisation dans des circuits jusqu'à une tension nominale de 690 V CA 50 HZ ou 60 HZ, une tension d'isolation nominale de 690 V,et le courant nominal de 9A à 475A à la tension de fonctionnement nominale 380V dans le type d'application AC-3, et est utilisé pour la connexion à longue distance et la rupture du circuit.
Cette série de contacteurs est conforme à GB 14048, IEC60947-4-1
Paramètres principaux et performances techniques:
| Le type |
SFC40 |
SFC41 |
SFC 42 |
SFC43 |
SFC44 |
SFC45 |
| Courant de chauffage nominal (A) |
20 |
20 |
30 |
30 |
55 |
55 |
| Voltage d'isolation nominale (V) |
690 |
| Tension nominale de résistance aux chocs (KV) |
6 |
| Capacité de production nominale |
10le |
| Capacité de rupture nominale |
8le |
| Les Polonais |
3 |
| Contact auxiliaire |
2NO+2NC |
2NO+NC |
2NO+2NC |
2NO+NC |
2NO+2NC |
2NO+NC |
| Courant de résistance à courte durée (A) |
10S |
72 |
96 |
128 |
176 |
256 |
304 |
Courant de fonctionnement nominal (A) |
Équipement électrique |
AC-3 |
9 |
12 |
16 |
22 |
32 |
38 |
| AC-4 |
3.3 |
4.3 |
7.7 |
8.5 |
15.6 |
18.5 |
Puissance du moteur contrôlable (KW)
50 Hz |
AC-3 |
Pour les appareils électroniques |
2.4 |
3.3 |
4 |
5.5 |
8.5 |
11 |
| Équipement électrique |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| Pour les appareils électriques |
5.5 |
7.5 |
9 |
11 |
21 |
25 |
| 660 V |
5.5 |
7.5 |
11 |
11 |
23 |
23 |
| AC-4 |
Équipement électrique |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
9 |
| 660 V |
2.4 |
3.3 |
6 |
6.6 |
13 |
15.5 |
| Fréquence de fonctionnement (temps/heure) |
AC-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Durée de vie électrique (10000 fois) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
20 |
| Durée de vie mécanique (10000 fois) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
| Tolérance à la tension de travail (CA) de la bobine attirante |
(85% à 110%) +40°C |
| Attraction de la consommation d'énergie de la bobine |
Réservation (VA) |
10 |
10 |
10 |
10 |
12.1 |
12.1 |
| Remplacement (s) |
68 |
68 |
68 |
68 |
101 |
101 |
| courant thermique conventionnel de contact auxiliaire ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Voltage d'isolation nominale au contact auxiliaire (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Courant de fonctionnement nominal de contact auxiliaire (A) |
AC-15 |
Équipement électrique |
6 |
6 |
6 |
6 |
4 |
4 |
| Pour les appareils électroniques |
10 |
10 |
10 |
10 |
6 |
6 |
| Le DC-13 |
110 V |
0.9 |
0.9 |
0.9 |
0.9 |
1.14 |
1.14 |
| Pour les appareils électroniques |
0.45 |
0.45 |
0.45 |
0.45 |
0.48 |
0.48 |
Conditions de fonctionnement et d'installation:
* température ambiante: -5°C à +40°C et moyenne ne dépassant pas +35°C en 24 heures;
* Altitude: ≤ 2000 m;
* Condition d'air: lorsque la température la plus élevée est de +40°C, l'humidité relative de l'air n'est pas supérieure à 50%, mais l'humidité la plus élevée est autorisée à basse température.La rosée de condensat doit être prise en considération à basse température;
* degré de pollution: classe 3
* Catégorie d'installation:III
* Niveau de protection: IP20
* Condition d'installation: l'angle de pente entre le côté de l'installation et le côté vertical ne doit pas dépasser ±5°C
* Impact et vibration: le contacteur doit être installé et fonctionner dans des conditions où il n'y a pas de tremblement, d'impact et de vibration évidents.
Caractéristique de la structure:
* La caractéristique du petit volume, du poids léger, la chambre d'arc est fermée, petite distance d'arc électrique
* La construction d'extinction d'arc est nouvelle, l'abrasion des contacts est faible, avec une longue durée de vie électrique
* Le fonctionnement de l'aimant présente de nombreux avantages tels que une bonne fiabilité, une résistance aux chocs, une fatigue et ainsi de suite.
* Le contact a deux paires de contacts auxiliaires normaux ouverts et fermés, en plus il peut être monté plus de contacts auxiliaires
* À l'exception du serrage à vis, le contacteur peut être serré avec un rail d'installation standard de 35 mm de long
Appareil et dimension d'installation:
Dimension de l'installation:
| Le type |
Un maximum |
B max |
C max |
a) |
b |
Je ne sais pas. |
|
SFC40
|
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC41 |
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC 42 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC43 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC44 |
84 |
105 |
110 |
45 |
75 |
5 |
| SFC45 |
84 |
105 |
110 |
45 |
75 |
5 |
