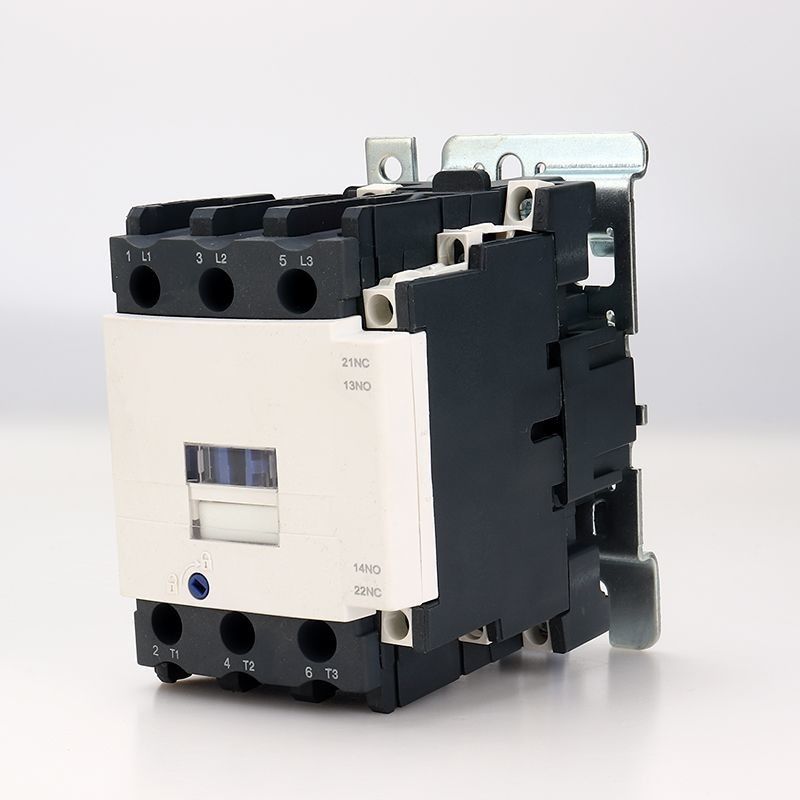

Le contacteur de 3 Polonais 60 ampères n'a évalué la tension 220V 380vac 1 de bobine de la tension 660V NON ou 1 OR
Général :
|
Nom de produit : |
Contacteurs magnétiques à C.A. |
|
Modèle : |
Série SC1 |
|
Point d'origine |
Wenzhou, Chine |
|
Marque |
YOKG |
|
Tension évaluée : |
C.A. 230V-690V |
|
Fréquence évaluée : |
50Hz/60Hz |
|
Nombre de poteaux : |
3P+NO/NC |
|
Courant évalué : |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Normes exécutives : |
Le CEI 60947-4 |
|
Installation : |
Installation de rail/vis de vacarme |
|
Application |
Contrôle de moteur à courant alternatif |
Paramètres principaux et représentation technique :
| Type | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Chauffage évalué (a) actuel | 50 | 60 | 80 | 110 | 110 | ||
| Tension assignée d'isolement (v) | 690 | ||||||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | ||||||
| Capacité de fabrication évaluée | 10le | ||||||
| Capacité de rupture évaluée | 8le | ||||||
| Polonais | 3 | ||||||
| Contact auxiliaire | 1NO + 1NC | ||||||
| Courant à court terme de tenue (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Courant fonctionnant évalué (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Fréquence d'opération (times/h) | La vie électrique | 600 | |||||
| La vie mécanique | 3600 | ||||||
| La vie AC-3 électrique (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| La vie mécanique (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Type équipé de fusible | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |||||
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |||||
| Libération | (20%~75%) nous -5℃ | ||||||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | |||||
| Conservation | 20 | ||||||
| Classe d'efficacité de puissance | classe 3 | ||||||
| Perte thermique (W) | 6 ~10 | ||||||
| Temps de mise en action (Mme) | Fin | 20 | 25 | 20 | 35 | ||||
| Coupure | 8 | 15 | 8 | 20 | |||||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Fil dur (㎟) | 1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Taille de attachement de vis | M8 | M10 | |||||
| Serrant le couple de attachement (N.m) | 3,5 | 4 | |||||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | ||||||
| Serrant le couple de attachement (N.m) | 0,8 | ||||||
Dimension d'aspect et d'installation :
Dimension d'installation :
| Type | Un maximum | B maximum | C maximum | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
