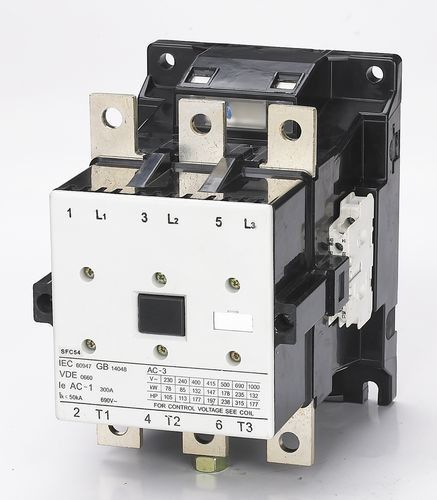

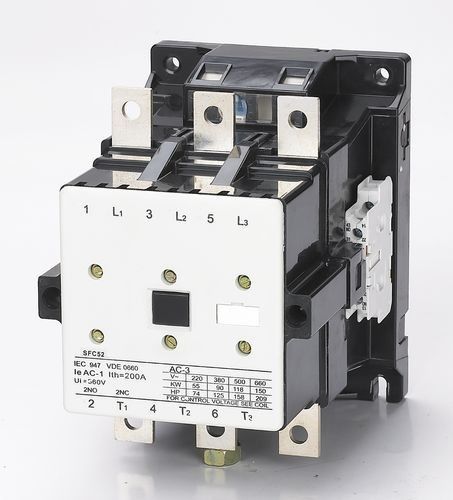

OEM prix usine de Polonais 2NO+2NC du contacteur 3 à C.A. de 50/60 hertz 210A 300A 400A 550A
Application :
Le contacteur à C.A. de série de SFC (ci-après contacteur) convient pour l'usage dans les circuits jusqu'au C.A. évalué de la tension 690V de 50 hertz ou 60 hertz, tension assignée d'isolement de 690V, et le courant évalué de 9A à 475A à la tension locale évaluée 380V dans le type d'application AC-3, et est employé pour la connexion et la rupture de fond du circuit. Le contacteur convient dans le début et le contrôle fréquents du moteur à courant alternatif.
Ce contacteur de série est conforme au gigaoctet 14048, IEC60947-4-1
Paramètres principaux et représentation technique :
| Type | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| Chauffage évalué (a) actuel | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Tension assignée d'isolement (v) | 690 | |||||||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | |||||||
| Capacité de fabrication évaluée | 10le | |||||||
| Capacité de rupture évaluée | 8le | |||||||
| Polonais | 3 | |||||||
| Contact auxiliaire | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Courant à court terme de tenue (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Courant fonctionnant évalué (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Puissance contrôlable de moteur (kilowatts) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Fréquence d'opération (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| La vie électrique (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| La vie mécanique (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Attirant la tolérance de tension locale de bobine (C.A.) | (85%~110%) nous +40℃ | |||||||
| Attraction de la puissance de bobine | Conservation (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Collecte (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Courant thermique conventionnel de contact auxiliaire (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tension assignée d'isolement de contact auxiliaire (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| (a) actuel fonctionnant évalué par contact auxiliaire | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
État de fonctionnement et d'installation :
Température de l'air ambiante de ♦ : -5℃--+40℃ et moyenne pas plus que +35℃ d'ici 24 heures ;
Altitude de ♦ : ≤ 2000m ;
État d'air de ♦ : quand la température la plus élevée est +40℃, l'hygrométrie d'air n'est pas jusqu'à 50%, mais le humidité plus élevé est permis à une plus basse température. Goût, humidité de 90% à 20℃. La rosée condensat devrait être considérée quand à une plus basse température ;
Degré de pollution de ♦ : Classe 3
Catégorie d'installation de ♦ : III
Degré de protection de ♦ : IP20
État d'installation de ♦ : l'angle de gradient entre le côté d'installation et le côté vertical ne devrait pas être davantage que ±5℃
Impact et vibrattion de ♦ : le contacteur doit être installé et fonctionné dans les circonstances sans secousse, impact et vibration évidents.
Caractéristique de structure :
Conception de sécurité de ♦ contre la décharge électrique, plus sûr et fiable
Le ♦ la caractéristique du petit volume, chambre légère et courbante est enfermé, petite distance courbante électrique
Le ♦ que la construction arc-s'éteignante est nouvelle, abrasion des contacts est petit, avec une longue vie électrique
♦ le fonctionnement de l'aimant que beaucoup d'avantages tels que la bonne fiabilité, impact résistant, avantages significatifs de fatigue et ainsi de suite
Le ♦ le contact a deux paires d'ouvert normal et contact auxiliaire étroit, en outre, ce peut être les contacts plus auxiliaires montés
Le ♦ exceptent pour serrer avec des vis, contacteur peut être serré avec le rail de installation standard de 35mm longtemps
Dimension d'aspect et d'installation :
Dimension d'installation :
| Type | Un maximum | B maximum | C maximum | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
