Détail Infomation

Numéro du contact:	3P+NC+NO	Tension nominale du circuit principal:	CA 24V 48V 110V 220V 380V 440V
Installation:	Rail ou Vis	UE:	Ca 24 36 110 220 380V
La fréquence:	AC50/60Hz	Couleur:	Noir et blanc
Mettre en évidence:	Contacteur électrique à courant alternatif de commande de moteur , contacteur électrique à courant alternatif 24 V , contacteur électrique à courant alternatif 60 Hz

Description de produit

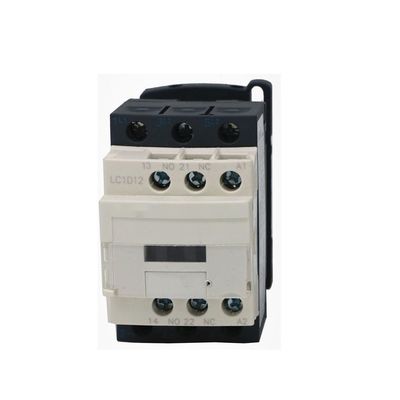

Contacteur AC de commande de moteur 18A triphasé 24V 110V 220V 380V 50 60Hz bobine dans les contacteurs

Détails généraux :

Nom du produit : contacteur AC ;
Numéro de modèle : SC1-09, SC1-12, SC1-18, SC1-25, SC1-32
Matériel : Plastique, métal, pièces électriques
Interface utilisateur : 690 V, UImp : 6 KV
AC-3 : 660/690V
Puissance : 220-230 V, 4 KW ;380/400 V, 7,5 KW ;660/690V, 10KW

Modèle et implication :

Contacteur électrique à courant alternatif de contrôle de moteur 18A triphasé 24V 110V 220V 380V 60Hz 0

Principaux paramètres et performances techniques :

Taper			SC1-09	SC1-12	SC1-18	SC1-25	SC1-32
Courant de chauffage nominal (A)			20	20	25	32	40
Tension d'isolation nominale (V)			690
Tension nominale de tenue aux chocs (KV)			6
Capacité nominale de fabrication			10le
Pouvoir de coupure nominal			8le
Poteaux			3
Contact auxiliaire			1NO + 1NC
Courant de tenue de courte durée(A)	10S		72	96	144	200	256
AC-3 Courant de travail nominal(A)	220V/230V		9	12	18	25	32
	380V/400V		9	12	18	25	32
	660V/690V		6.5	8.9	12	18	22
Capacité AC-3 de la phase 3 moteur à cage d'écureuil (AC-3) KW	220V/230V		2.2	3	4	5.5	7.5
	380V/400V		4	5.5	7.5	11	15
	660V/690V		5.5	7.5	dix	15	18.5
Fréquence de fonctionnement (fois/h)	Durée de vie électrique		1200				600
	Durée de vie mécanique		3600
AC-3 Durée de vie électrique (10000/fois)			100	100	100	100	80
Durée de vie mécanique (10000/fois)			1000	1000	1000	1000	800
Type de fusible équipé			RT16-20	RT16-20	RT16-32	RT16-40	RT16-50
Tension d'alimentation de commande nominale Us(V)	50/60Hz		12～480
Plage de fonctionnement	Pull-in		(85%～110%)Nous +40℃
	Libération		(20%～75%)Nous -5℃
Puissance moyenne de la bobine AC (VA)	Commencer		70			110
	En gardant		8			11
Classe d'efficacité énergétique			classe 3
Perte thermique(W)			2~3			3~4
Temps d'actionnement (ms)	proche		12~35
	Casser		5~20
Câblage du circuit principal	fil souple sans froid en appuyant sur la borne (㎟)	1 bâton	1~4	1~4	1.5~6	1.5~10	2.5~10
		2 bâtons	1~4	1~4	1.5~6	1.5~6	2.5~10
	fil souple avec froid en appuyant sur la borne (㎟)	1 bâton	1~4	1~4	1~6	1~6	1~10
		2 bâtons	1~2.5	1~2.5	1~4	1~4	1.5~6
	Fil dur (㎟)	1 bâton	1~4	1~4	1.5~6	1.5~6	1.5~10
		2 bâtons	1~4	1~4	1.5~6	1.5~6	2.5~10
	Taille des vis de fixation		M3.5			M4
	Couple de serrage (Nm)		0,8			1.2
Câblage de la boucle de contrôle	fil souple sans froid en appuyant sur la borne (㎟)	1 bâton	1~4	1~4	1~4	1~4	1~4
		2 bâtons	1~4	1~4	1~4	1~4	1~4
	fil souple avec froid en appuyant sur la borne (㎟)	1 bâton	1~4	1~4	1~4	1~4	1~4
		2 bâtons	1~2.5	1~2.5	1~2.5	1~2.5	1~2.5
	Fil dur (㎟)	1 bâton	1~4	1~4	1~4	1~4	1~4
		2 bâtons	1~4	1~4	1~4	1~4	1~4
	Taille des vis de fixation		M3.5
	Couple de serrage (Nm)		0,8

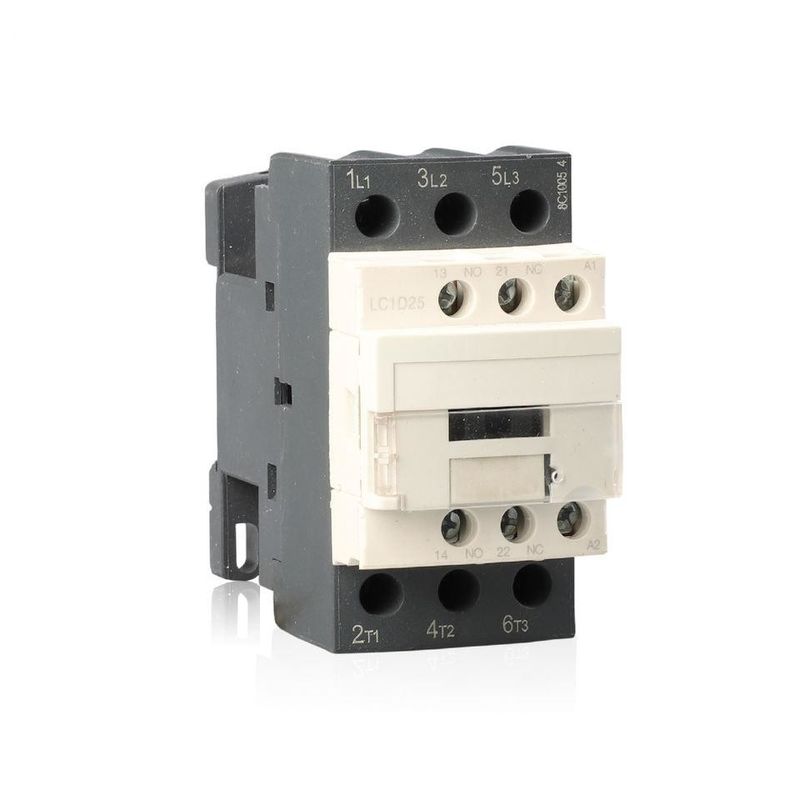

Apparence et dimension d'installation :

Contacteur électrique à courant alternatif de contrôle de moteur 18A triphasé 24V 110V 220V 380V 60Hz 1

Dimension d'installation :

Taper	Un maximum	B max	Cmax	un	b	∅
SC1-09～18	45	77	86	35	50/60	4.5
SC1-25~32	45	85	92	35	60/70	4.5
SC1-40~65	75	127	119	40	100/110	6.5
SC1-80～95	85	127	130	40	100/110	6.5

Contacteur électrique à courant alternatif de contrôle de moteur 18A triphasé 24V 110V 220V 380V 60Hz 2

Contacteur électrique à courant alternatif de contrôle de moteur 18A triphasé 24V 110V 220V 380V 60Hz 3

FAQ:

1. Combien de temps faut-il pour obtenir une réponse après l'envoi d'une demande ?

Nous vous répondrons dans les 24 heures, même le week-end ou les jours fériés.

2. Le pack OEM/ODM est-il disponible ?

Oui, les packs OEM/ODM sont les bienvenus.Nous sommes professionnels sur le travail OEM/ODM.

3. Offrez-vous des échantillons si nous voulons tester ?

Oui.Nous pensons que les échantillons sont très importants pour les commandes groupées.Nous pouvons envoyer des échantillons.

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	YOKG
Certification:	CE,TUV,CB
Numéro de modèle:	SC1-09, SC1-12, SC1-18, SC1-25, SC1-32

Quantité de commande min:	100PCS
Prix:	negotiable
Détails d'emballage:	Chaque unité soit emballée dans une boîte intérieure individuelle
Délai de livraison:	15 jours ou Dépend de la commande QTYS
Conditions de paiement:	L/C, D/P, T/T
Capacité d'approvisionnement:	100000 pièces par mois
