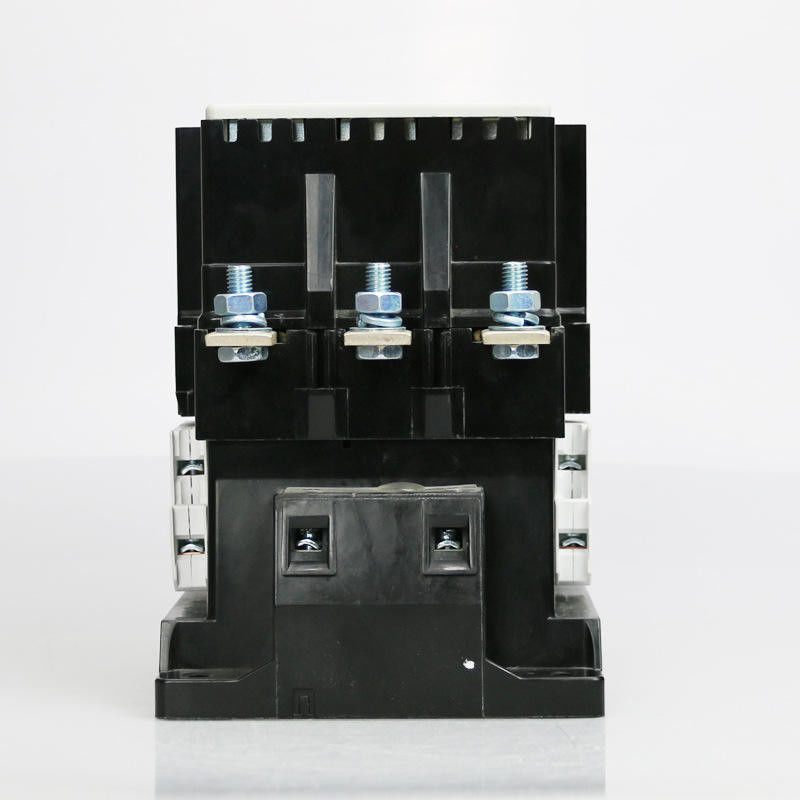

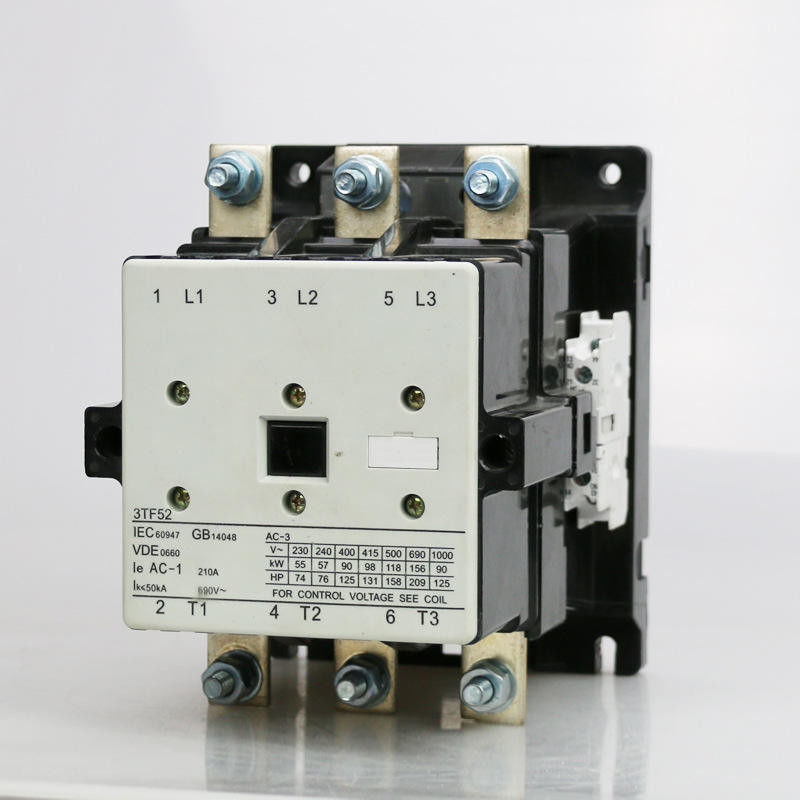

3TF contacteur magnétique 24V 120V 240V 480V 220V 3TF52 à C.A. de la série 3P
Applications :
Les conjoncteurs de puissance 3TF conviennent aux moteurs de changement et de contrôle de cage et de bague coulissante d'écureuil aussi bien qu'à d'autres charges CA,
comme des solénoïdes, des condensateurs, des charges d'éclairage, des charges thermiques et des charges de transformateur.
Normes :
Les contacteurs se conforment à IS/IEC 60947-4-1. Ils portent également la marque de la CE.
Conducteur coordonné :
Des contacteurs et les Bi-relais ont été examinés pour le type-2 coordination à Q.I. = 50kA, 415V C.A., 50Hz selon IS/IEC 60947-4-1, pour chacun des deux
conducteurs protégés aussi bien que fuseless de fusible de moteur.
Paramètres principaux et représentation technique :
| Type | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Chauffage évalué (a) actuel | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Tension assignée d'isolement (v) | 690 | |||||||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | |||||||
| Capacité de fabrication évaluée | 10le | |||||||
| Capacité de rupture évaluée | 8le | |||||||
| Polonais | 3 | |||||||
| Contact auxiliaire | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Courant à court terme de tenue (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Courant fonctionnant évalué (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Puissance contrôlable de moteur (kilowatts) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Fréquence d'opération (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| La vie électrique (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| La vie mécanique (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Attirant la tolérance de tension locale de bobine (C.A.) | (85%~110%) nous +40℃ | |||||||
| Attraction de la puissance de bobine | Conservation (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Collecte (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Courant thermique conventionnel de contact auxiliaire (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tension assignée d'isolement de contact auxiliaire (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| (a) actuel fonctionnant évalué par contact auxiliaire | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
État de fonctionnement et d'installation :
* température de l'air ambiante : -5℃--+40℃ et moyenne pas plus que +35℃ d'ici 24 heures ;
* altitude : ≤ 2000m ;
* état d'air : quand la température la plus élevée est +40℃, l'hygrométrie d'air n'est pas jusqu'à 50%, mais le humidité plus élevé est permis à une plus basse température. Goût, humidité de 90% à 20℃. La rosée condensat devrait être considérée quand à une plus basse température ;
* degré de pollution : Classe 3
* catégorie d'installation : III
* degré de protection : IP20
* état d'installation : l'angle de gradient entre le côté d'installation et le côté vertical ne devrait pas être davantage que ±5℃
* impact et vibrattion : le contacteur doit être installé et fonctionné dans les circonstances sans secousse, impact et vibration évidents.
Dimension d'aspect et d'installation :
Dimension d'installation :
| Type | Un maximum | B maximum | C maximum | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
