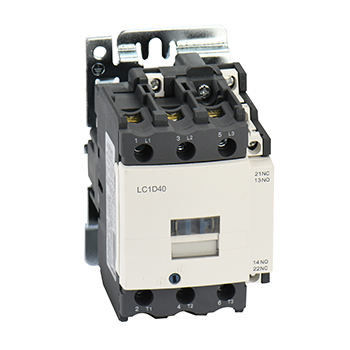

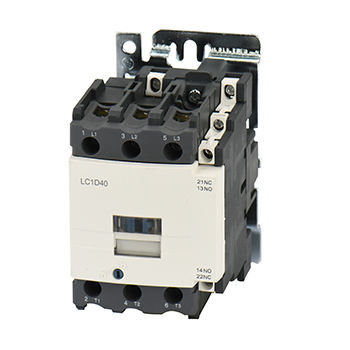

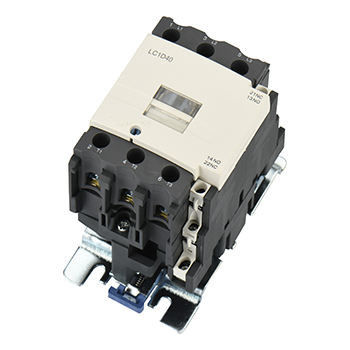

Contacteur de la série 40A 220v 1NO+1NC Telemecanique de LC1D avec la fonction de diagramme de câblage
Général :
Installation : Installation de rail/vis de vacarme
Certification : CE, CB, TUV
Norme : LE CEI 60947-1, LE CEI 60947-4-1
Température ambiante : -5℃~+40℃
Câblage de la capacité (millimètre) : 1.5-35
Fréquence : 50/60Hz
Altitude : ≤ 2000m
Degré de pollution : Classe 3
Catégorie d'installation : III
Degré de protection : IP20
Caractéristiques :
contacteur à C.A. de 1.This SC1 avec un cache anti-poussière pour la protection et plus assez.
2.With le relais thermique, il a combiné dans le démarreur électromagnétique.
3.Full a placé des accessoires
le dessus de groupe du contact 4.Auxiliary a accroché/côté accroché
contact 5.Time-delay auxiliaire
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Chauffage évalué (a) actuel | 50 | 60 | 80 | 110 | 110 | ||
| Tension assignée d'isolement (v) | 690 | ||||||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | ||||||
| Capacité de fabrication évaluée | 10le | ||||||
| Capacité de rupture évaluée | 8le | ||||||
| Polonais | 3 | ||||||
| Contact auxiliaire | 1NO + 1NC | ||||||
| Courant à court terme de tenue (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Courant fonctionnant évalué (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Fréquence d'opération (times/h) | La vie électrique | 600 | |||||
| La vie mécanique | 3600 | ||||||
| La vie AC-3 électrique (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| La vie mécanique (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Type équipé de fusible | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |||||
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |||||
| Libération | (20%~75%) nous -5℃ | ||||||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | |||||
| Conservation | 20 | ||||||
| Classe d'efficacité de puissance | classe 3 | ||||||
| Perte thermique (W) | 6 ~10 | ||||||
| Temps de mise en action (Mme) | Fin | 20 | 25 | 20 | 35 | ||||
| Coupure | 8 | 15 | 8 | 20 | |||||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Fil dur (㎟) | 1 bâton | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 bâtons | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Taille de attachement de vis | M8 | M10 | |||||
| Serrant le couple de attachement (N.m) | 3,5 | 4 | |||||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | ||||||
| Serrant le couple de attachement (N.m) | 0,8 | ||||||
Dimension d'aspect et d'installation :
Dimension d'installation :
| Type | Un maximum | B maximum | C maximum | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
FAQ :
Q : Est-vous le FABRICANT ou le commerçant ?
: nous sommes l'usine pour l'alimentation d'énergie de changement, aussi bien que d'autres produits, les produits sont de haute qualité avec la plupart de prix raisonnable.
Q : Quel est le DÉLAI D'EXÉCUTION ?
: le délai d'exécution est habituellement de 5-20 jours, il dépend de votre produit et quantité précis.
Q : Acceptez-vous l'OEM ?
: Oui, il est fortement bienvenu.
