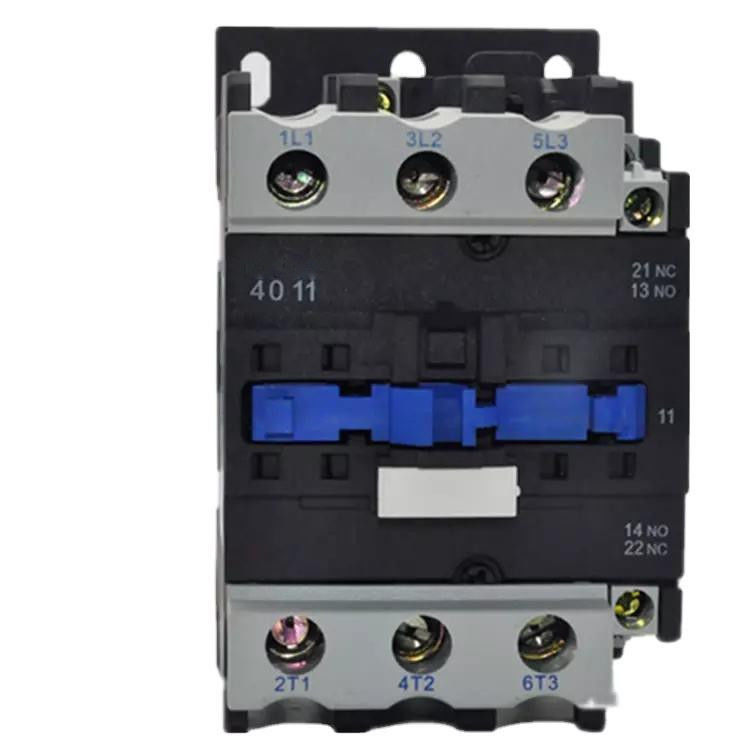

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2

100pcs
MOQ
Negotiable
Prix
Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Modèle: Série CJX2
Courant principal d'estimation de circuit: Jusqu'à 95A
Nombre de poteau: 4
Bobine: C.A.
Point d'origine: Zhejiang, Chine
Tension de évaluation de circuit principal: jusqu'à 660v
Surligner:

contacteur électrique à C.A. 25A

,

Contacteur magnétique à C.A. de commutateur

,

contacteur électrique à C.A. 660V

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: YOKG
Certification: CE,TUV,CB
Numéro de modèle: SC40, SC50, SC65, SC80, SC95
Conditions de paiement et expédition
Détails d'emballage: Chaque unité soit emballée dans une boîte intérieure individuelle
Délai de livraison: 15days ou dépend de commander QTYS
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 100000pcs par mois
Description de produit

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2



Application :

Les contacteurs à C.A. de série de Sc conviennent pour l'usage dans le circuit jusqu'au C.A. évalué 50/60Hz, courant évalué de la tension 660V jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combinant avec le dispositif auxiliaire etc. de bloc de contact, de retard de minuterie et de machine-verrouillage.





Modèle et implication :

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2 0

Paramètres principaux et représentation technique :



Type SC40 SC50 SC65
Chauffage évalué (a) actuel 60 80 80
Tension assignée d'isolement (v) 690 690 690
Tension de tenue évaluée d'impact (kilovolts) 6 6 6
Capacité de fabrication évaluée 10le 10le 10le
Capacité de rupture évaluée 8le 8le 8le
Polonais 3 3 3
Contact auxiliaire NO+NC NO+NC NO+NC
Courant à court terme de tenue (A) 10S 320 400 520
Courant fonctionnant évalué (A) 380V AC-3 40 50 65
AC-4 18,5 24 28
660V AC-3 34 39 42
AC-4 9 12 14
Capacité AC-3 de la phase 3
kilowatt du moteur d'écureuil-cage (AC-3)
220V 11 15 18,5
380V 18,5 22 30
660V 30 37 37
Fréquence d'opération (times/h) La vie électrique AC-3 600 600 600
AC-4 300 300 300
La vie mécanique 3600 3600 3600
La vie électrique (10000/times) AC-3 80 60 60
AC-4 15 15 15
La vie mécanique (10000/times) 800 800 800
Type équipé de fusible RT16-63 RT16-80 RT16-80
Tension d'alimentation évaluée de contrôle nous (V) 50/60Hz 12~480 12~480 12~480
Chaîne d'opération Café au bord de la route (85%~110%) nous +40℃ (85%~110%) nous +40℃ (85%~110%) nous +40℃
Libération (20%~75%) nous -5℃ (20%~75%) nous -5℃ (20%~75%) nous -5℃
Puissance moyenne de bobine à C.A. (VA) Début 200 200 200
Conservation 20 20 20
Classe d'efficacité de puissance classe 3 classe 3 classe 3
Perte thermique (W) 6~10 6~10 6~10
Temps de mise en action (Mme) Fin 20~25 20~25 20~25
Coupure 8~15 8~15 8~15
Câblage principal de circuit fil flexible sans froid
pressant le terminal (㎟)
1 bâton 2.5~25 2.5~25 2.5~25
2 bâtons 2.5~16 2.5~16 2.5~16
fil flexible avec le froid
pressant le terminal (㎟)
1 bâton 2.5~25 2.5~25 2.5~25
2 bâtons 2.5~10 2.5~10 2.5~10
Fil dur (㎟) 1 bâton 2.5~25 2.5~25 2.5~25
2 bâtons 2.5~16 2.5~16 2.5~16
Taille de attachement de vis M8 M8 M8
Serrant le couple de attachement (N.m) 3,5 3,5 3,5
Câblage de boucle d'avertissement fil flexible sans froid
pressant le terminal (㎟)
1 bâton 1~4 1~4 1~4
2 bâtons 1~4 1~4 1~4
fil flexible avec le froid
pressant le terminal (㎟)
1 bâton 1~4 1~4 1~4
2 bâtons 1~2.5 1~2.5 1~2.5
Fil dur (㎟) 1 bâton 1~4 1~4 1~4
2 bâtons 1~4 1~4 1~4
Taille de attachement de vis M3.5 M3.5 M3.5
Serrant le couple de attachement (N.m) 0,8 0,8 0,8




Caractéristique de structure :

Application :  Contacts auxiliaires bloc, relais de temps et bloc actuel-limité de contacts, et relais thermique, puis pour être d'autres produits dérivés ;

Caractéristique : petits volume, légers, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;

Installation :  Le rail de installation standard de 35mm (sc09~95) et le rail de installation standard de 75mm (SC40~95), ou vis



Le contacteur peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;




Dimension d'installation :

Un maximum B maximum C maximum a b
77 129 116 40 100/110 6,5

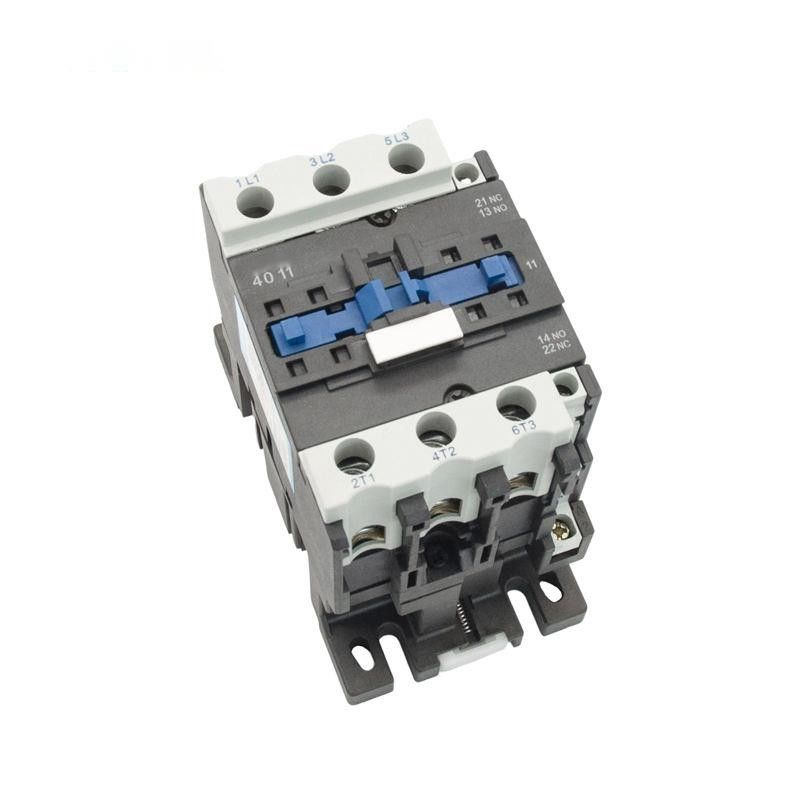

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2 1

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2 2

Commutateur magnétique à C.A. LC1-D du contacteur 20A 25A 40A 125A 660V à C.A. CJX2 3



FAQ :

1. Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

Oui, nous pourrions offrir un aperçu gratuit selon des types de produit.

2. Pouvons-nous imprimer notre logo/site Web/nom de la société sur des produits ?

Oui, l'OEM et l'ODM sont disponibles

3. Quel est le délai d'exécution pour l'ordre régulier ?

7-15 jours pour la quantité d'ordre moins que 2000pcs ; Pour plus de quantité, nous pouvons négocier à son sujet.

4. Inspectez-vous les produits finis ?

Notre auto-inspection de products100% et essai avant l'emballage

5. Quel est votre produit principal ?

Nos produits principaux incluent les cContactors et le disjoncteur.  Nous avons également l'autre appareillage de basse tension en tant que nos produits mineurs.

6. Que diriez-vous de des conditions de paiement ?

dépôt de 30%, l'équilibre de paiement de repos contre la copie de B/L.
