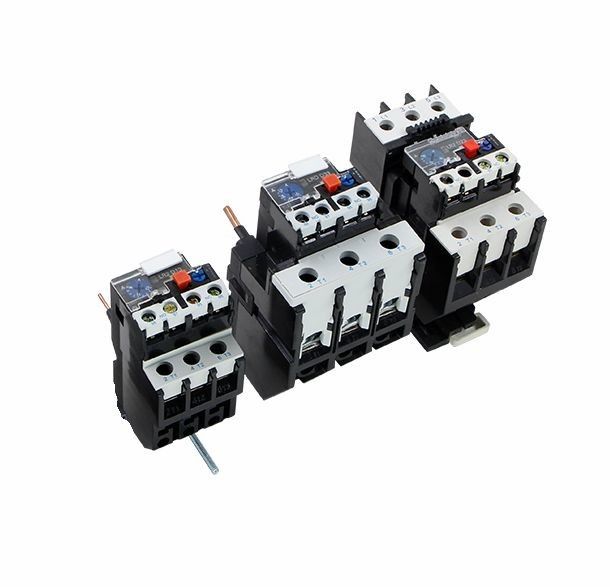

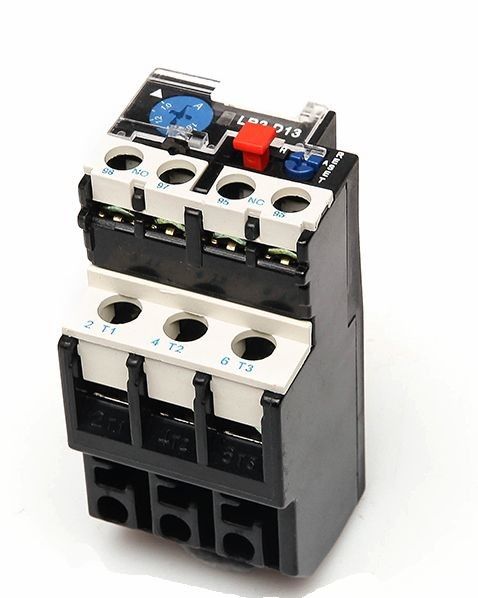

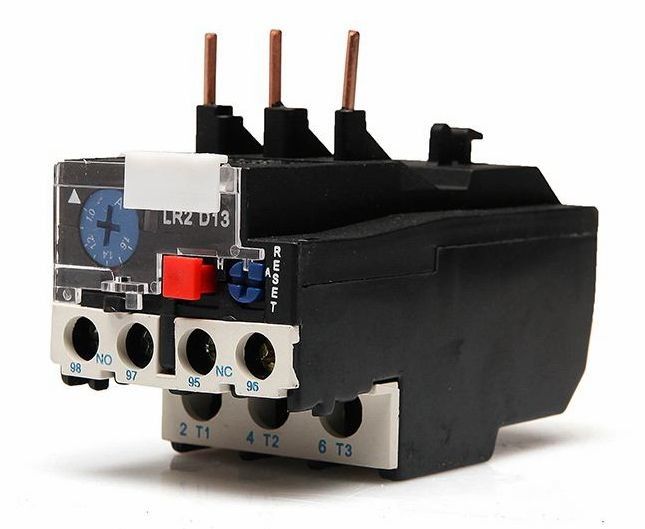

Relais protecteur 25A 36A 93A de Thernal de la surcharge LR2 commutateur électrique de 240 volts
Application :
Le relais thermique de série de LR2-D peut être utilisé dans le circuit de 50Hz ou 60Hz, la tension assignée d'isolement 660V, a évalué 0.1-93A actuel pour protéger la coupure de phase quand le moteur électrique est surcharge.
Le relais a la compensation différente de mécanisme et de température et peut pluged dans le contacteur à C.A. de série de HC-D. C'est le relais thermique le plus avancé pendant les années 90 dans le monde.
Caractéristiques :
* paramètre fondamental du circuit principal
* tension assignée d'isolement 660V
* 25,36,93A actuel fonctionnant évalué séparément
* le joint de régulateur du courant et de l'arrangement de établissement évalués
* courant du composant thermique
* circuit auxiliaire
* il y a une paires sans et contact d'OR avec l'isolation électrique
* fréquence évaluée 50-60Hz
* employez le groupe, tension locale évaluée, nommez le courant actuel et évalué thermique
Caractéristique de mouvement : Temps triphasé de mouvement d'équilibre
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Température ambiante | ||
| 1 | 1,05 | >2h | État froid | 20±5oC | ||
| 2 | 1,2 | <2h> | État de la chaleur (après l'essai No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | État froid | |
| 10 | 4s< Tp=""> | >63A | ||||
caractéristique Phase-perdante de mouvement
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Ambienttemperature | |
| Deux phases quelconques | Une autre phase | ||||
| 1 | 1,0 | 0,9 | >2h | État froid | 20±5oC |
| 2 | 1,15 | 0 | <2h> | État de la chaleur (après l'essai No.1) |
|
| Type | Nombre | Établissement de la gamme (A) | Pour Contavtor |
| LR2-D13 | 1301 | 0,10|0,16 | CJX2-09~32 |
| 1302 | 0,16|0,25 | CJX2-09~32 | |
| 1303 | 0,25|0,40 | CJX2-09~32 | |
| 1304 | 0,40|0,63 | CJX2-09~32 | |
| 1305 | 0,63|1 | CJX2-09~32 | |
| 1306 | 1|1,6 | CJX2-09~32 | |
| 1307 | 1,6|2,5 | CJX2-09~32 | |
| 1308 | 2,5|4 | CJX2-09~32 | |
| 1310 | 4|6 | CJX2-09~32 | |
| 1312 | 5,5|8 | CJX2-12~32 | |
| 1314 | 7|10 | CJX2-18~32 | |
| 1316 | 9|13 | CJX2-25~32 | |
| 1321 | 12|18 | CJX2-25~32 | |
| 1322 | 17|25 | CJX2-32 |
Contour et taille de montage :
