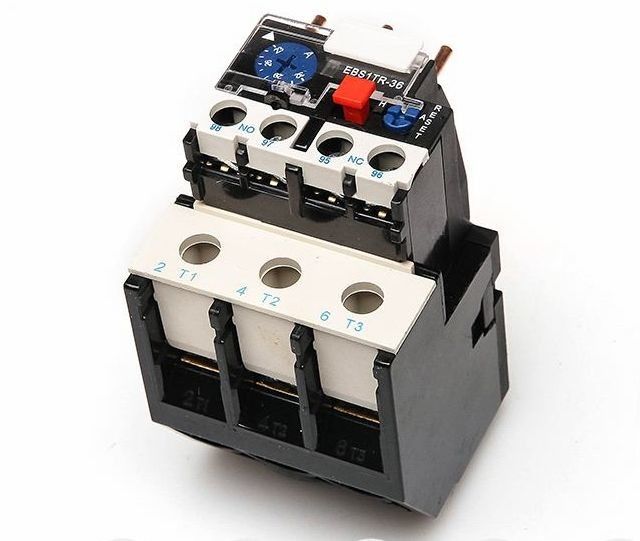

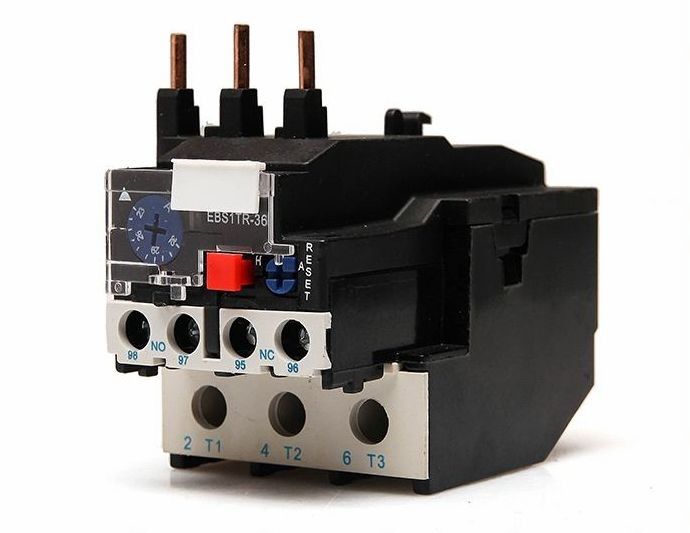

relais de protection thermique de surcharge de 30A 50A 80amp LR2-D33
Application :
Le relais thermique de série de LR2-D peut être utilisé dans le circuit de 50Hz ou 60Hz, la tension assignée d'isolement 660V, a évalué 0.1-93A actuel pour protéger la coupure de phase quand le moteur électrique est surcharge.
Le relais a la compensation différente de mécanisme et de température et peut pluged dans le contacteur à C.A. de série de HC-D. C'est le relais thermique le plus avancé pendant les années 90 dans le monde.
Caractéristiques :
Paramètre fondamental de ♦ du circuit principal :
Tension assignée d'isolement 660V
25,36,93A actuel fonctionnant évalué séparément
Le joint de régulateur du courant et de l'arrangement de établissement évalués
Courant du composant thermique
Circuit auxiliaire de ♦
Il y a une paires sans et contact d'OR avec l'isolation électrique
Fréquence évaluée 50-60Hz
Employez le groupe, tension locale évaluée, nommez le courant actuel et évalué thermique
| Type | Courant fonctionnant évalué | Composant thermique | ||
| du relais thermique | Actuel évalué (A) | Évalué ou échelle de (a) actuel évalué | ||
| LR2-D13 | 25 | LR2-D1301 | 0,2 | 0.10-0.16 |
| LR2-D1302 | 0,3 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,6 | 0.40-0.63 | ||
| LR2-D1305 | 1,0 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13X6 | 2,0 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4,0 | 2.5-4.0 | ||
| LR2-D1310 | 6,0 | 4.0-6.0 | ||
| LR2-D1312 | 8,0 | 5.5-8.0 | ||
| LR2-D1314 | 10,0 | 7.0-10.0 | ||
| LR2-D1316 | 13,0 | 9.0-13.0 | ||
| LR2-D1321 | 18,0 | 12.0-18.0 | ||
| LR2-D1322 | 25,0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32,0 | 23.0-32.0 |
| LR2-D2355 | 36,0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32,0 | 23.0-32.0 |
| LR2-D3355 | 40,0 | 30.0-40.0 | ||
| LR2-D3357 | 50,0 | 37.0-50.0 | ||
| LR2-D3359 | 65,0 | 48.0-65.0 | ||
| LR2-D3361 | 70,0 | 55.0-70.0 | ||
| LR2-D3363 | 90,0 | 63.0-80.0 | ||
| LR2-D3365 | 93,0 | 80.0-93.0 | ||
Contour et taille de montage :
