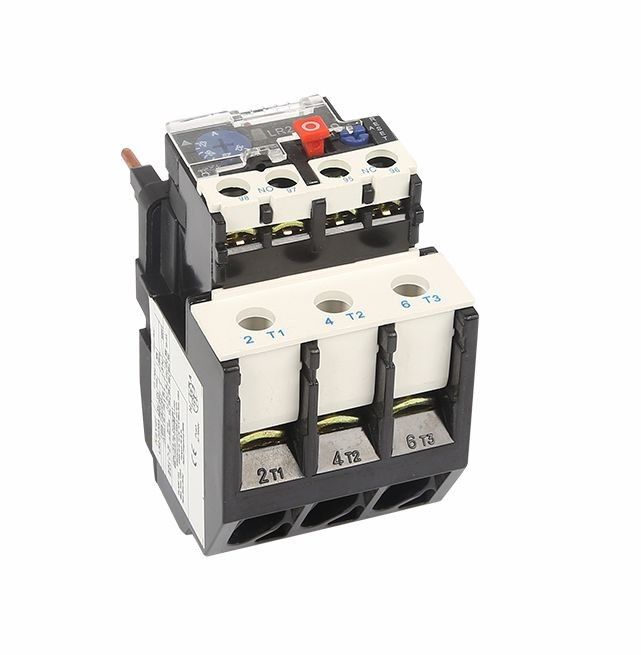

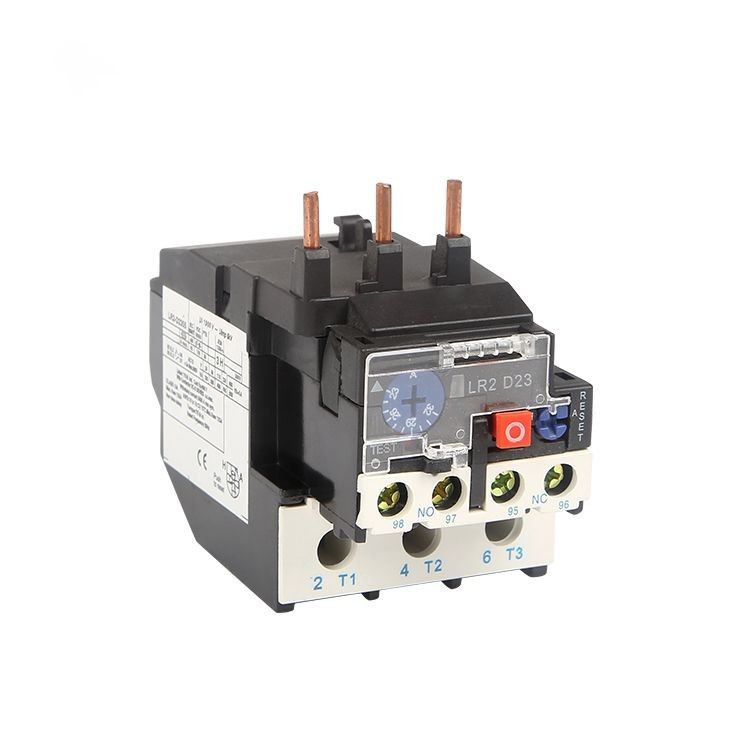

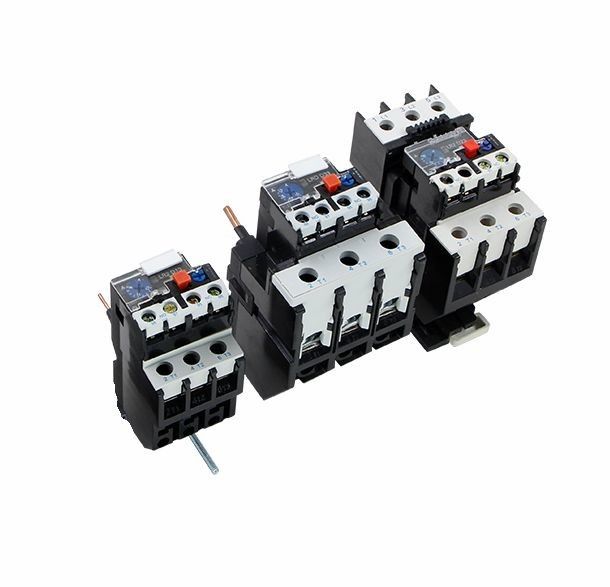

LR2-D13 relais thermique magnétique électromécanique de surcharge de la série 36A
Application :
Le relais thermique de série de LR2-D peut être utilisé dans le circuit de 50Hz ou 60Hz, la tension assignée d'isolement 660V, a évalué 0.1-93A actuel pour protéger la coupure de phase quand le moteur électrique est surcharge.
Le relais a la compensation différente de mécanisme et de température et peut pluged dans le contacteur à C.A. de série de LC1-D. C'est le relais thermique le plus avancé pendant les années 90 dans le monde.
Paramètre d'A. Fundamental du circuit principal
(a). Tension assignée d'isolement 660V.
(b). 25,36,93A actuel fonctionnant évalué séparément.
(c). Le joint de régulateur du courant et de l'arrangement de établissement évalués.
(d). Courant du composant thermique (voir la liste 1)
B. Auxiliary Circuit
(a). Il y a un sans de paires/et contact de N/C avec l'isolation électrique.
(b). Tension assignée d'isolement 500V.
(c). Fréquence évaluée 50-60Hz.
(d). Employez le groupe, tension locale évaluée, nommez le courant actuel et évalué thermique.
Caractéristique de mouvement : Temps triphasé de mouvement d'équilibre
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Température ambiante | ||
| 1 | 1,05 | >2h | État froid | 20±5oC | ||
| 2 | 1,2 | <2h> | État de la chaleur (après l'essai No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | État froid | |
| 10 | 4s< Tp=""> | >63A | ||||
caractéristique Phase-perdante de mouvement
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Ambienttemperature | |
| Deux phases quelconques | Une autre phase | ||||
| 1 | 1,0 | 0,9 | >2h | État froid | 20±5oC |
| 2 | 1,15 | 0 | <2h> | État de la chaleur (après l'essai No.1) |
|
| Type | Nombre | Établissement de la gamme (a) | Pour le contacteur |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Type | Courant fonctionnant évalué de relais thermique | Composant thermique | ||
| Actuel évalué (A) |
Évalué ou échelle de (a) actuel évalué |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
