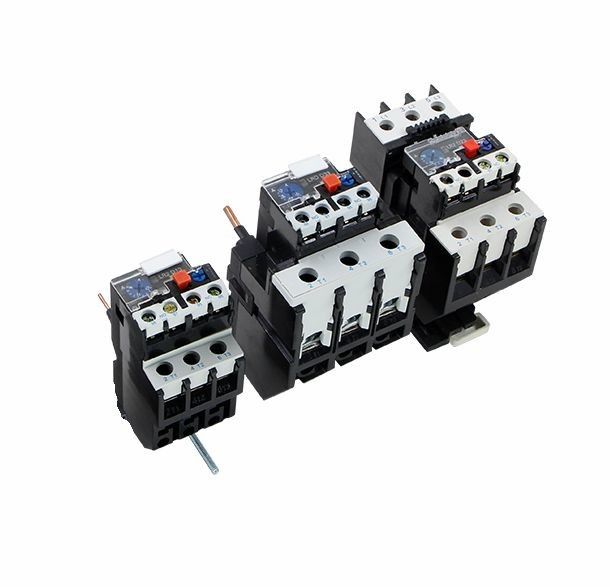

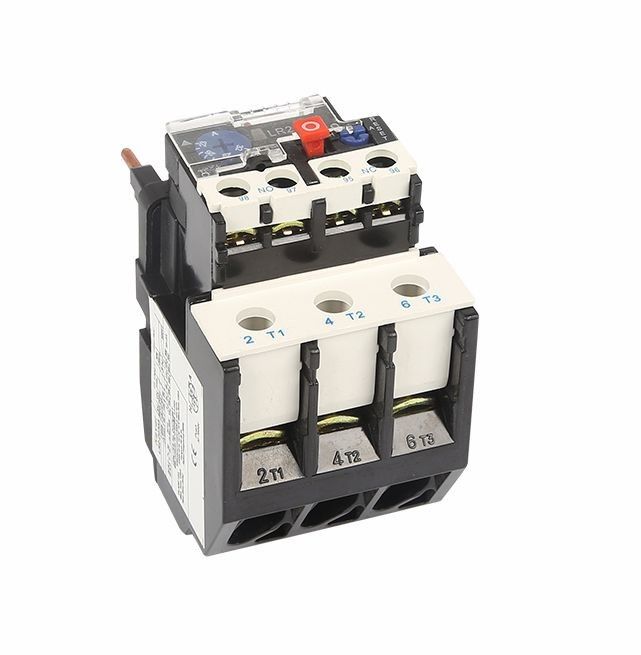

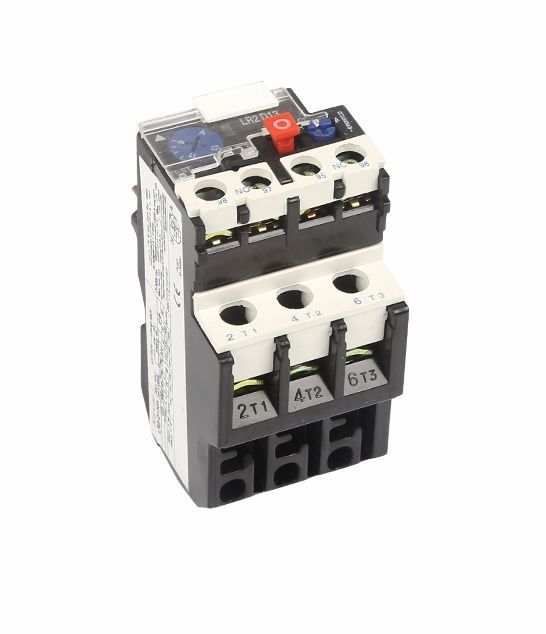

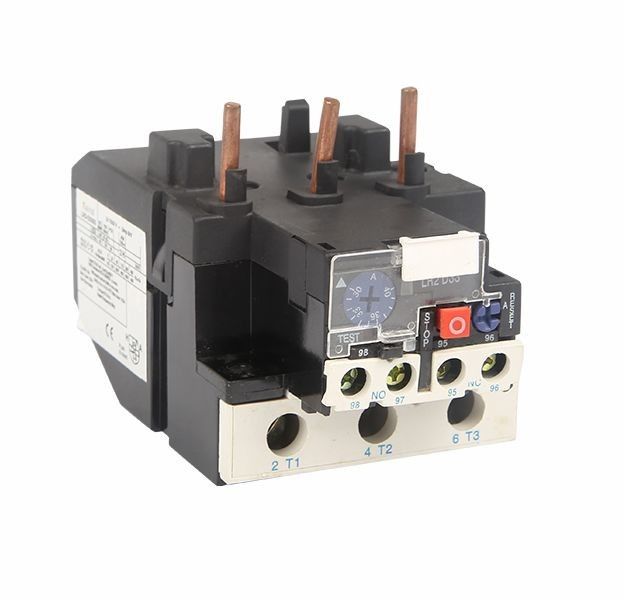

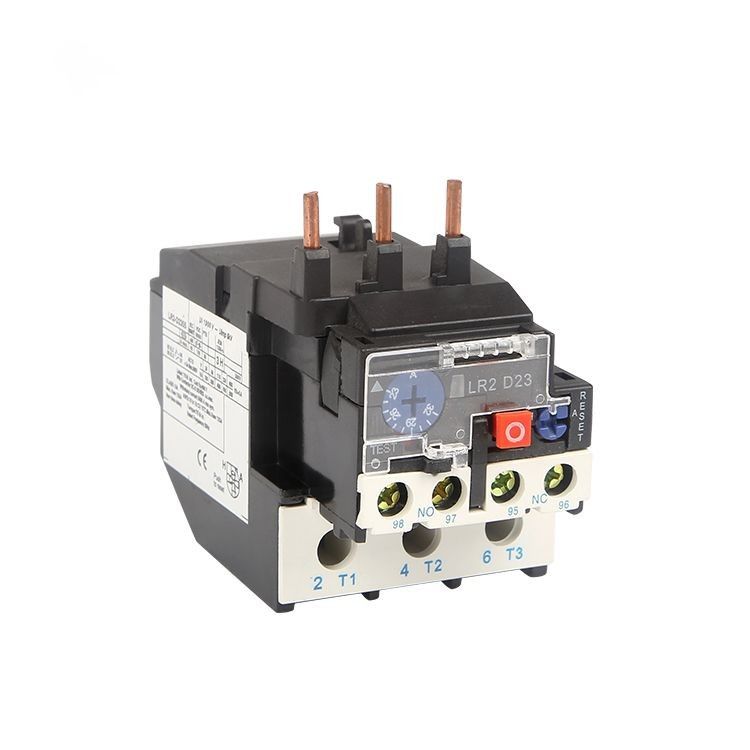

Relais de protection de déclenchement de surcharge de moteur du niveau 60hz 25a de la fréquence 50
Application :
Le relais thermique de série de LR2-D peut être utilisé dans le circuit de 50Hz ou 60Hz, la tension assignée d'isolement 660V, a évalué 0.1-93A actuel pour protéger la coupure de phase quand le moteur électrique est surcharge.
Le relais a la compensation différente de mécanisme et de température et peut pluged dans le contacteur à C.A. de série de LC1-D. C'est le relais thermique le plus avancé pendant les années 90 dans le monde.
Paramètre d'A.Fundamental du circuit principal
tension 660V d'isolation de (a).Rated.
(b).Rated fonctionnant 25,36,93A actuel séparément.
joint de régulateur de (c).The du courant et de l'arrangement de établissement évalués.
(d).Current du composant thermique (voir la liste 1)
Circuit de B.Auxiliary
(a).There est un sans de paires/et contact de N/C avec l'isolation électrique.
tension 500V d'isolation de (b).Rated.
fréquence 50-60Hz de (c).Rated.
le groupe de (d).Use, tension locale évaluée, nomment le courant actuel et évalué thermique.
Caractéristique de mouvement : Temps triphasé de mouvement d'équilibre
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Température ambiante | ||
| 1 | 1,05 | >2h | État froid | 20±5oC | ||
| 2 | 1,2 | <2h> | État de la chaleur (après l'essai No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | État froid | |
| 10 | 4s< Tp=""> | >63A | ||||
caractéristique Phase-perdante de mouvement
| Non | Périodes du courant d'arrangement | Temps de mouvement | État de début | Ambienttemperature | |
| Deux phases quelconques | Une autre phase | ||||
| 1 | 1,0 | 0,9 | >2h | État froid | 20±5oC |
| 2 | 1,15 | 0 | <2h> | État de la chaleur (après l'essai No.1) |
|
| Type | Nombre | Établissement de la gamme (a) | Pour le contacteur |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Type | Courant fonctionnant évalué de relais thermique | Composant thermique | ||
| Actuel évalué (A) |
Évalué ou échelle de (a) actuel évalué |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
