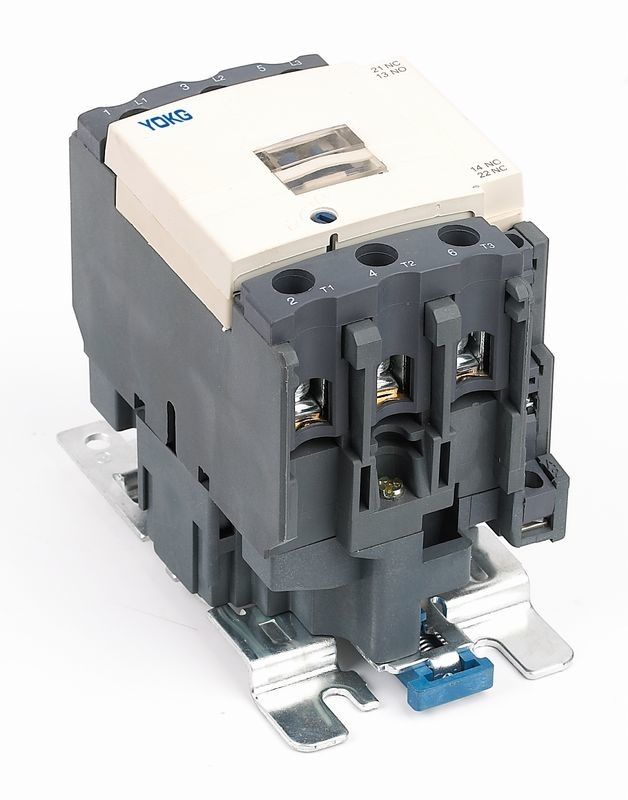

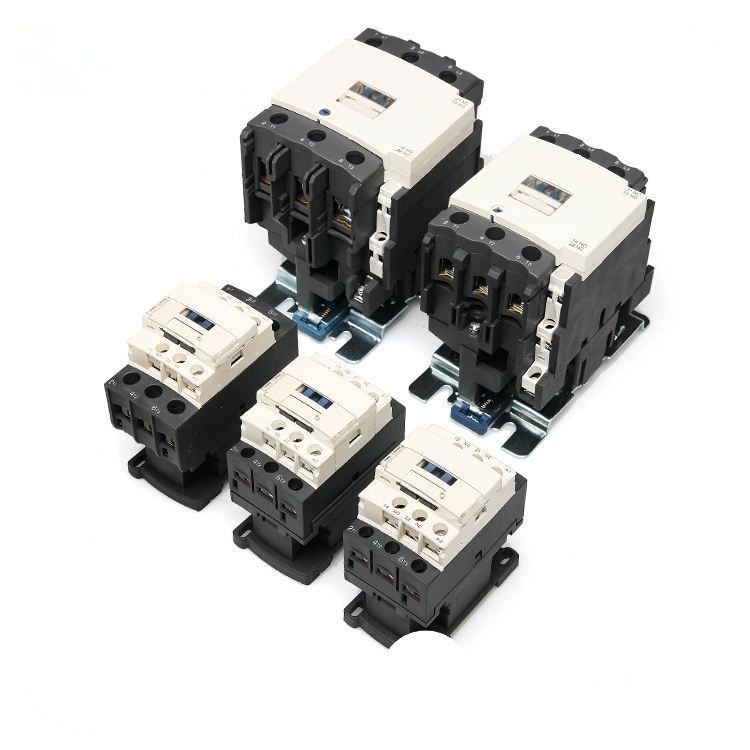

Contacteur 1NO+1NC à C.A. de 3 phases dans 20A 25A 32A 40A dans 3 Polonais
Détails de Genaral :
Installation | Rail ou vis de vacarme |
Certificats | CB TUV DE LA CE |
Norme | LE CEI 60947-1, LE CEI 60947-4-1 |
Fréquence évaluée | 50 Hz/60Hz |
Courant évalué | Jusqu'à 95A |
Degré de protection | IP20 |
Catégorie d'installation |
III |
Température ambiante | -5℃--+40℃ |
Modèle et implication :
Paramètres principaux et représentation technique :
Type | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Chauffage évalué (a) actuel | 20 | 20 | 25 | 32 | 40 | ||
Tension assignée d'isolement (v) | 690 | ||||||
Tension de tenue évaluée d'impact (kilovolts) | 6 | ||||||
Capacité de fabrication évaluée | 10le | ||||||
Capacité de rupture évaluée | 8le | ||||||
Polonais | 3 | ||||||
Contact auxiliaire | 1NO + 1NC | ||||||
Courant à court terme de tenue (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Courant fonctionnant évalué (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
Fréquence d'opération (times/h) | La vie électrique | 1200 | 600 | ||||
La vie mécanique | 3600 | ||||||
La vie AC-3 électrique (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
La vie mécanique (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Type équipé de fusible | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |||||
Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |||||
Libération | (20%~75%) nous -5℃ | ||||||
Puissance moyenne de bobine à C.A. (VA) | Début | 70 | 110 | ||||
Conservation | 8 | 11 | |||||
Classe d'efficacité de puissance | classe 3 | ||||||
Perte thermique (W) | 2~3 | 3~4 | |||||
Temps de mise en action (Mme) | Fin | 12~35 | |||||
Coupure | 5~20 | ||||||
Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 bâtons | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 bâtons | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Taille de attachement de vis | M3.5 | M4 | |||||
Serrant le couple de attachement (N.m) | 0,8 | 1,2 | |||||
Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 bâtons | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 bâtons | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Taille de attachement de vis | M3.5 | ||||||
Serrant le couple de attachement (N.m) | 0,8 |
Caractéristique de structure :
Conception de cache anti-poussière de ♦, meilleure sécurité, fiabilité et durée de vie prolongée
Le ♦ peut être installé avec les contacts auxiliaires bloc, le relais de temps et le bloc actuel-limité de contacts, et le relais thermique, puis pour être d'autres produits dérivés ;
♦ petit volume, léger, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;
Le ♦ peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;
Le ♦ en plus de la vis d'utilisation à installer, contacteur peut être serré avec le rail de installation standard de 35mm (SC1-09~95) et le rail de installation standard de 75mm (SC1-40~95)
Dimension d'aspect et d'installation :
Dimension d'installation :
Type | Un maximum | B maximum | C maximum | a | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
