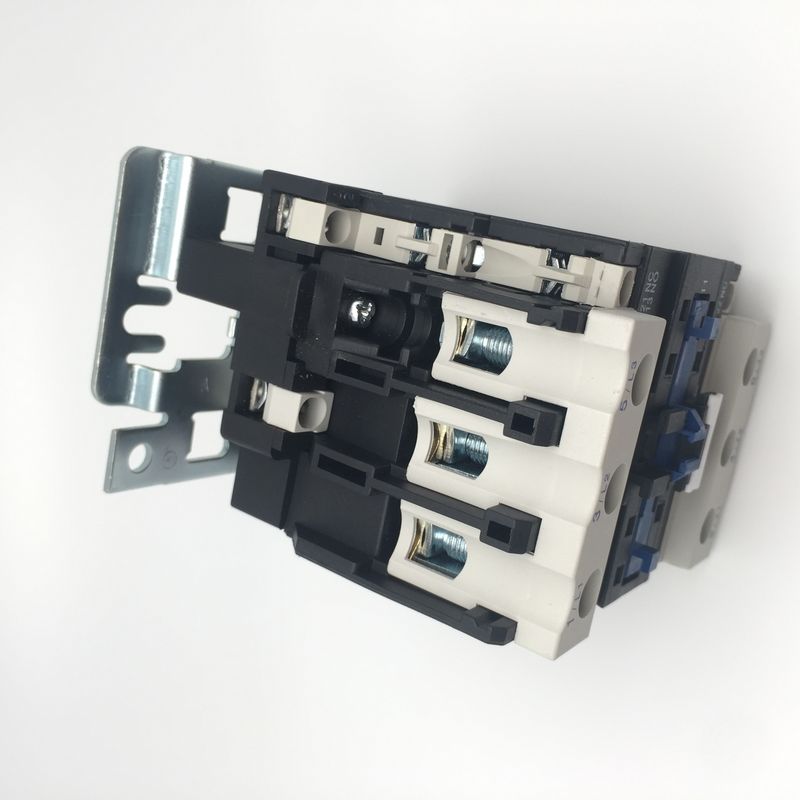

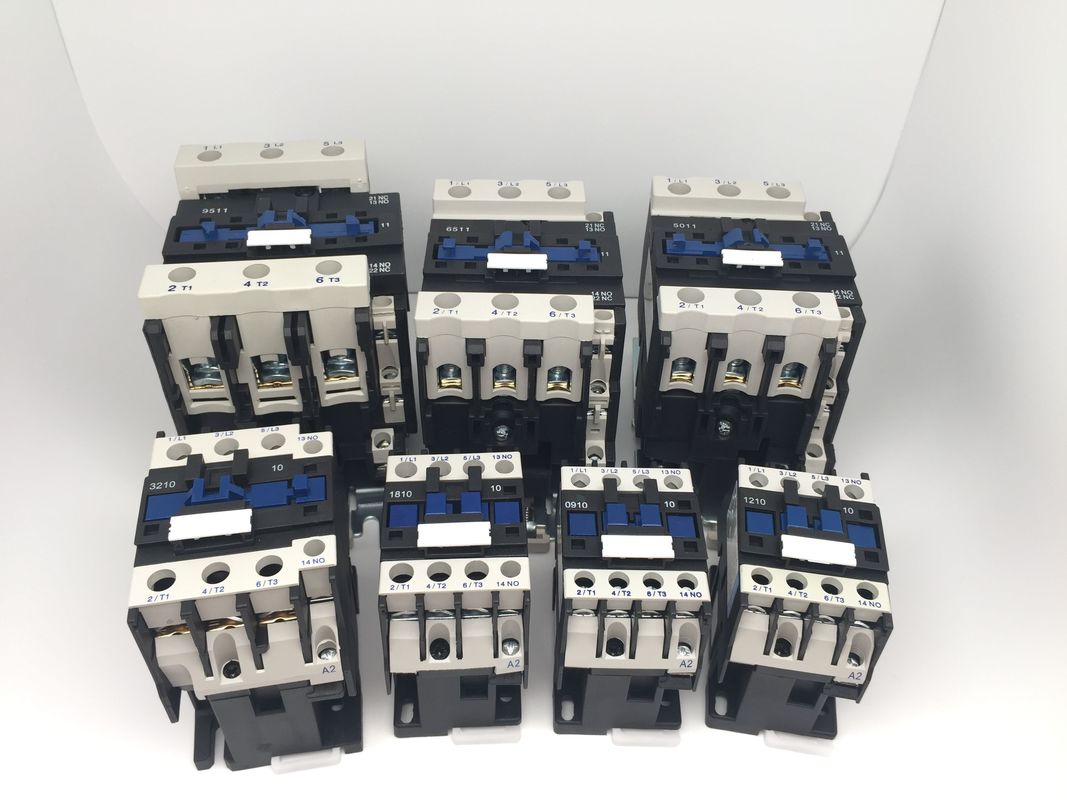

C.A. d'ODM d'OEM contacteur 40A 220v de 3 phases contacteur magnétique de 380 VCA
Caractéristiques :
Ce produit est fait par la pleine structure convenable instantanée en plastique et tire profit de l'élasticité du plastique elle-même. Il sauve le travail et le temps et le matériel qui n'ont pas besoin de la vis et de l'outil spécial pour monter ou démonter.
Combiné avec le bloc auxiliaire de contact, le retard et les dispositifs de verrouillage mécaniques etc., ce de minuterie devient le contacteur de retard, contacteur de verrouillage mécanique. Avec le relais thermique, il est combiné dans le démarreur électromagnétique.
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC25 | ||
| Chauffage évalué (a) actuel | 40 | ||
| Tension assignée d'isolement (v) | 690 | ||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | ||
| Capacité de fabrication évaluée | 10le | ||
| Capacité de rupture évaluée | 8le | ||
| Polonais | 3 | ||
| Contact auxiliaire | NO/NC | ||
| Courant à court terme de tenue (A) | 10S | 200 | |
| Courant fonctionnant évalué (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 |
| AC-4 | 300 | ||
| La vie mécanique | 3600 | ||
| La vie électrique (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| La vie mécanique (10000/times) | 1000 | ||
| Type équipé de fusible | RT16-40 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |
| Libération | (20%~75%) nous -5℃ | ||
| Puissance moyenne de bobine à C.A. (VA) | Début | 110 | |
| Conservation | 11 | ||
| Classe d'efficacité de puissance | classe 3 | ||
| Perte thermique (W) | 3~4 | ||
| Temps de mise en action (Mme) | Fin | 12~25 | |
| Coupure | 5~20 | ||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1.5~10 |
| 2 bâtons | 1.5~6 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~6 | |
| 2 bâtons |
1~4 |
||
| Fil dur (㎟) | 1 bâton | 1.5~6 | |
| 2 bâtons |
1.5~6 |
||
| Taille de attachement de vis | M4 | ||
| Serrant le couple de attachement (N.m) | 1,2 | ||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 |
| 2 bâtons | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | |
| 2 bâtons | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | |
| 2 bâtons | 1~4 | ||
| Taille de attachement de vis | M3.5 | ||
| Serrant le couple de attachement (N.m) | 0,8 |
||
| Installation | Installation de rail ou de vis de vacarme |
| Certification | CE, CB, TUV |
| Norme | LE CEI 60947-1, LE CEI 60947-4-1 |
| La vie de Machanical | 1000 |
| Fréquence d'opération | 300-1200 fois/heure |
| Température ambiante | -5℃~+40℃ |
| Câblant la capacité (millimètres) | 1.5-35 |
| Altitude | ≤ 2000m |
| Degré de protection | IP20 |
| Peuvent être installés avec les contacts auxiliaires bloc, le relais de temps et le bloc actuel-limité de contacts, et le relais thermique | |
| Petits volume, légers, moins de perte de puissance, de longue durée et de sécurité et de fiabilité | |
| Peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) | |
Dimension d'installation :
| Un maximum | B maximum | C maximum | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
