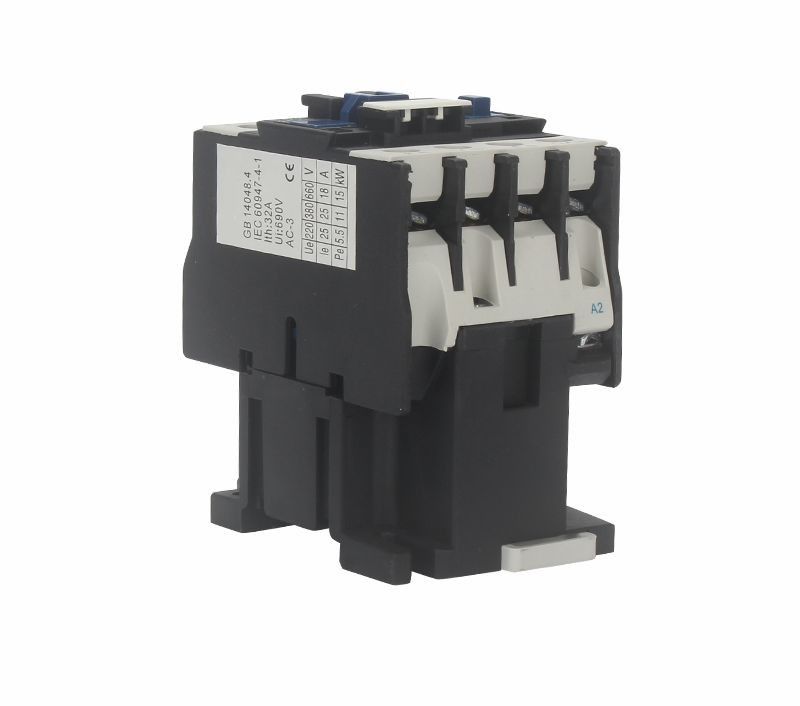

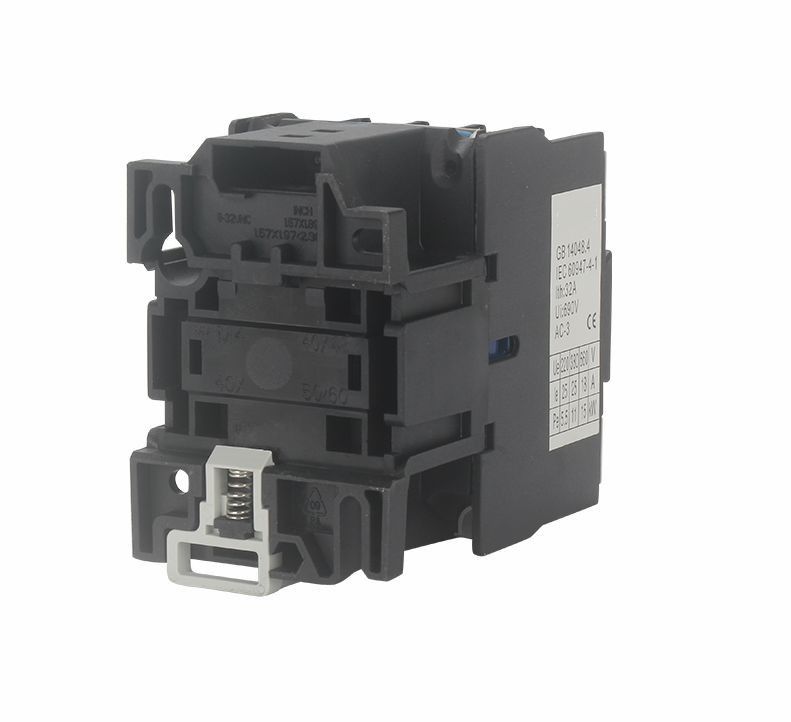

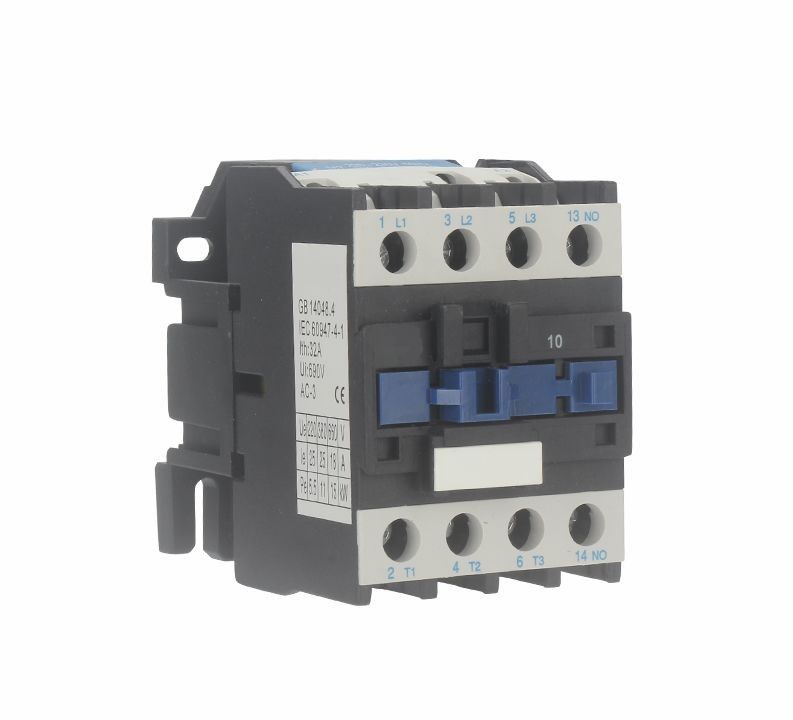

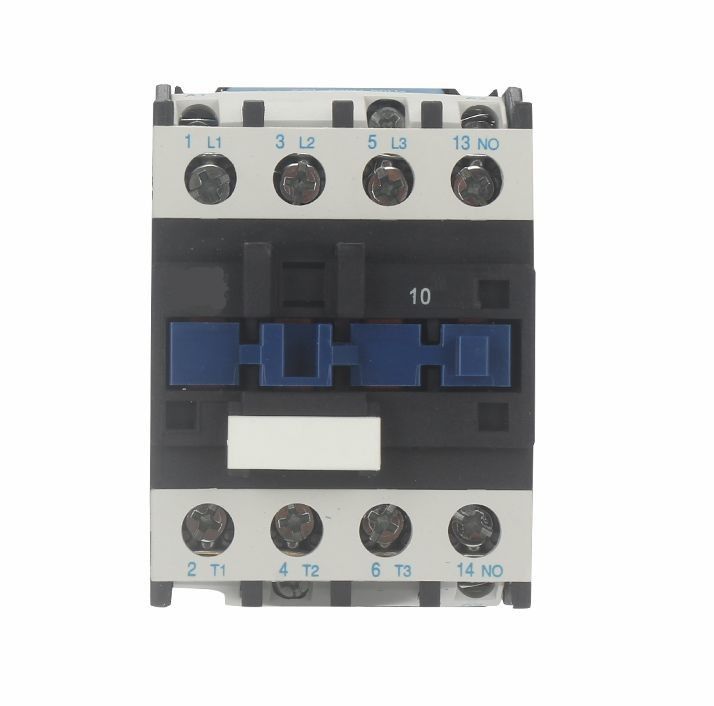

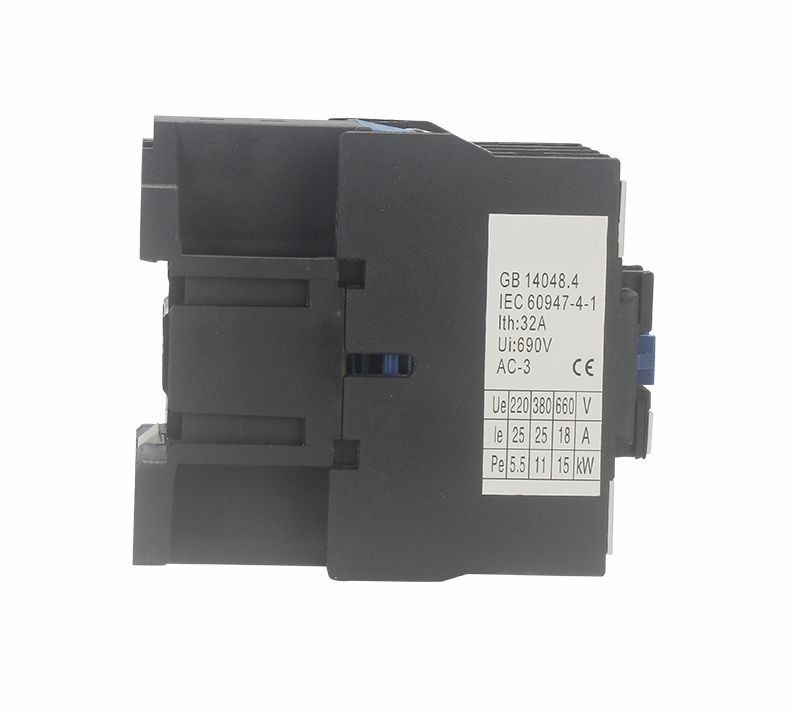

AUCUN ou OR 690 contacteur magnétique électrique à C.A. du contacteur 50 à C.A. de VCA 60HZ
Caractéristiques :
Installation : Installation de rail/vis de vacarme
Certification : CE, CB, TUV
Norme : LE CEI 60947-1, LE CEI 60947-4-1
Fréquence d'opération : 300-1200 fois/heure
Température ambiante : -5℃~+40℃
Degré de protection : IP20
Catégorie d'installation : III
Degré de pollution : Classe 3
Altitude : ≤ 2000m
Paramètres principaux et représentation technique :
Type | SC25 | ||
Chauffage évalué (a) actuel | 40 | ||
Tension assignée d'isolement (v) | 690 | ||
Tension de tenue évaluée d'impact (kilovolts) | 6 | ||
Capacité de fabrication évaluée | 10le | ||
Capacité de rupture évaluée | 8le | ||
Polonais | 3 | ||
Contact auxiliaire | NO/NC | ||
Courant à court terme de tenue (A) | 10S | 200 | |
Courant fonctionnant évalué (A) | 380V | AC-3 | 25 |
AC-4 | 8,5 | ||
660V | AC-3 | 18 | |
AC-4 | 4,4 | ||
Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 5,5 | |
380V | 11 | ||
660V | 15 | ||
Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 |
AC-4 | 300 | ||
La vie mécanique | 3600 | ||
La vie électrique (10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
La vie mécanique (10000/times) | 1000 | ||
Type équipé de fusible | RT16-40 | ||
Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | |
Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | |
Libération | (20%~75%) nous -5℃ | ||
Puissance moyenne de bobine à C.A. (VA) | Début | 110 | |
Conservation | 11 | ||
Classe d'efficacité de puissance | classe 3 | ||
Perte thermique (W) | 3~4 | ||
Temps de mise en action (Mme) | Fin | 12~25 | |
Coupure | 5~20 | ||
Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1.5~10 |
2 bâtons | 1.5~6 | ||
fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~6 | |
2 bâtons |
1~4 |
||
Fil dur (㎟) | 1 bâton | 1.5~6 | |
2 bâtons |
1.5~6 |
||
Taille de attachement de vis | M4 | ||
Serrant le couple de attachement (N.m) | 1,2 | ||
Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 |
2 bâtons | 1~4 | ||
fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | |
2 bâtons | 1~2.5 | ||
Fil dur (㎟) | 1 bâton | 1~4 | |
2 bâtons | 1~4 | ||
Taille de attachement de vis | M3.5 | ||
Serrant le couple de attachement (N.m) | 0,8 |
Dimension d'installation :
Un maximum | B maximum | C maximum | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
