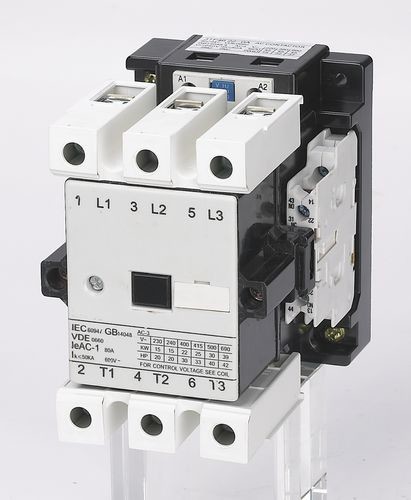

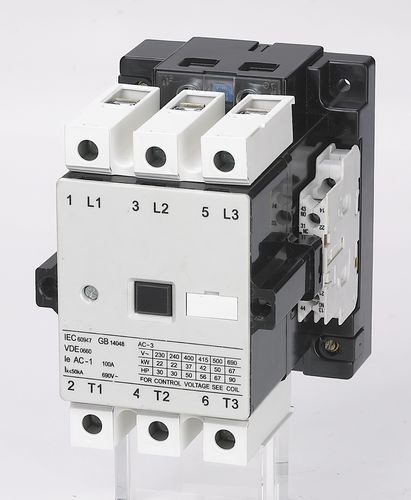

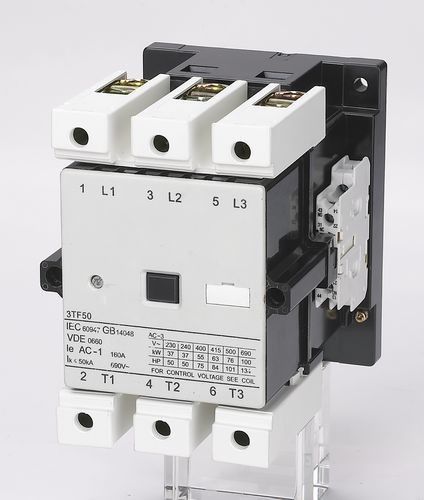

80A 90ampère 100ampère 160A contacteur AC 3 pôles contacteur électrique
Applications:
Le contacteur CA de la série SFC (ci-après dénommé contacteur) est adapté à une utilisation dans des circuits jusqu'à une tension nominale de 690 V CA 50 HZ ou 60 HZ, une tension d'isolation nominale de 690 V,et le courant nominal de 9A à 475A à la tension de fonctionnement nominale 380V dans le type d'application AC-3, et est utilisé pour la connexion à longue distance et la rupture du circuit.
Cette série de contacteurs est conforme à GB 14048, IEC60947-4-1
Paramètres principaux et performances techniques:
| Le type |
SFC46 |
SFC 47 |
SFC48 |
SFC49 |
SFC50 |
SFC51 |
| Courant de chauffage nominal (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Voltage d'isolation nominale (V) |
690 |
| Tension nominale de résistance aux chocs (KV) |
6 |
| Capacité de production nominale |
10le |
| Capacité de rupture nominale |
8le |
| Les Polonais |
3 |
| Contact auxiliaire |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| Courant de résistance à courte durée (A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Courant de fonctionnement nominal (A) |
Équipement électrique |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Puissance du moteur contrôlable (KW)
50 Hz |
AC-3 |
Pour les appareils électroniques |
15 |
18.5 |
22 |
26 |
37 |
43 |
| Équipement électrique |
22 |
30 |
37 |
45 |
55 |
75 |
| Pour les appareils électriques |
30 |
41 |
50 |
59 |
76 |
98 |
| 660 V |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
Équipement électrique |
12 |
14 |
17 |
21 |
27 |
35 |
| 660 V |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| Fréquence de fonctionnement (temps/heure) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Durée de vie électrique (10000 fois) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Durée de vie mécanique (10000 fois) |
800 |
800 |
600 |
600 |
600 |
600 |
| Tolérance à la tension de travail (CA) de la bobine attirante |
(85% à 110%) +40°C |
| Attraction de la consommation d'énergie de la bobine |
Réservation (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| Remplacement (s) |
183 |
183 |
330 |
330 |
550 |
550 |
| courant thermique conventionnel de contact auxiliaire ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Voltage d'isolation nominale au contact auxiliaire (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Courant de fonctionnement nominal de contact auxiliaire (A) |
AC-15 |
Équipement électrique |
4 |
4 |
4 |
4 |
4 |
4 |
| Pour les appareils électroniques |
6 |
6 |
6 |
6 |
6 |
6 |
| Le DC-13 |
110 V |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| Pour les appareils électroniques |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
Conditions de fonctionnement et d'installation:
* température ambiante: -5°C à +40°C et moyenne ne dépassant pas +35°C en 24 heures;
* Altitude: ≤ 2000 m;
* Condition d'air: lorsque la température la plus élevée est de +40°C, l'humidité relative de l'air n'est pas supérieure à 50%, mais l'humidité la plus élevée est autorisée à basse température.La rosée de condensat doit être prise en considération à basse température;
* degré de pollution: classe 3
* Catégorie d'installation:III
* Niveau de protection: IP20
* Condition d'installation: l'angle de pente entre le côté de l'installation et le côté vertical ne doit pas dépasser ±5°C
* Impact et vibration: le contacteur doit être installé et fonctionner dans des conditions où il n'y a pas de tremblement, d'impact et de vibration évidents.
Caractéristique de la structure:
* La caractéristique du petit volume, du poids léger, la chambre d'arc est fermée, petite distance d'arc électrique
* La construction d'extinction d'arc est nouvelle, l'abrasion des contacts est faible, avec une longue durée de vie électrique
* Le fonctionnement de l'aimant présente de nombreux avantages tels que une bonne fiabilité, une résistance aux chocs, une fatigue et ainsi de suite.
* Le contact a deux paires de contacts auxiliaires normaux ouverts et fermés, en plus il peut être monté plus de contacts auxiliaires
* À l'exception du serrage à vis, le contacteur peut être serré avec un rail d'installation standard de 35 mm de long
Appareil et dimension d'installation:
Dimension de l'installation:
| Le type |
Un maximum |
B max |
C max |
a) |
b |
Je ne sais pas. |
|
SFC46
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC 47 |
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC48 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC49 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| SFC51 |
125 |
158 |
155 |
100 |
130 |
6.5 |
