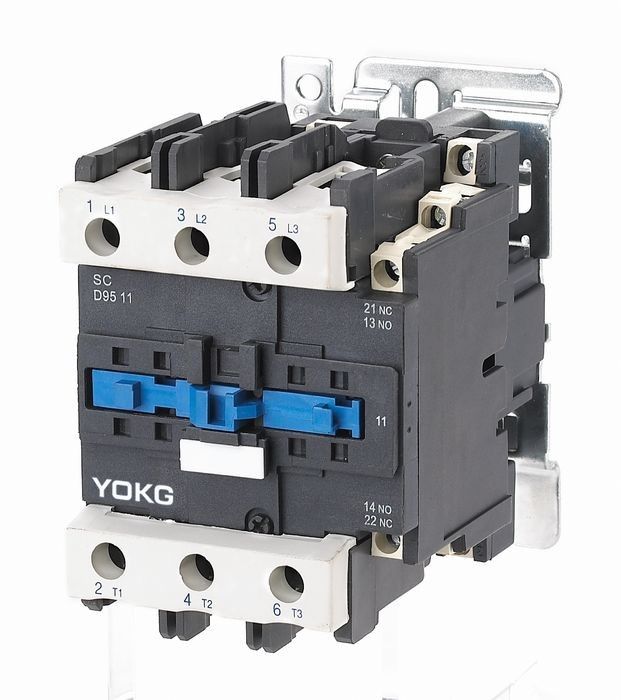

Protecteur électrique industriel du contacteur 220V 110A 1NO+1NC à C.A.
Application :
Le contacteur à C.A. de série de Sc (ci-après contacteur) convient pour l'usage dans les circuits jusqu'au C.A. évalué de la tension 690V 50 hertz ou 60 hertz, courant évalué jusqu'à 95A, pour faire, cassant, fréquemment mettant en marche et commandant le moteur à courant alternatif. Combiné avec le relais thermique, ce devient le démarreur électromagnétique pour protéger les circuits de surcharge.
Ce contacteur de série est conforme au gigaoctet 14048, IEC60947-4-1
Modèle et implication :
Paramètres principaux et représentation technique :
| Type | SC80 | SC95 | ||
| Chauffage évalué (a) actuel | 110 | 110 | ||
| Tension assignée d'isolement (v) | 690 | 690 | ||
| Tension de tenue évaluée d'impact (kilovolts) | 6 | 6 | ||
| Capacité de fabrication évaluée | 10le | 10le | ||
| Capacité de rupture évaluée | 8le | 8le | ||
| Polonais | 3 | 3 | ||
| Contact auxiliaire | NO+NC | NO+NC | ||
| Courant à court terme de tenue (A) | 10S | 640 | 760 | |
| Courant fonctionnant évalué (A) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17,3 | 21,3 | ||
| Capacité AC-3 de la phase 3 kilowatt du moteur d'écureuil-cage (AC-3) |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| Fréquence d'opération (times/h) | La vie électrique | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| La vie mécanique | 3600 | 3600 | ||
| La vie électrique (10000/times) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| La vie mécanique (10000/times) | 600 | 600 | ||
| Type équipé de fusible | RT16-100 | RT16-125 | ||
| Tension d'alimentation évaluée de contrôle nous (V) | 50/60Hz | 12~480 | 12~480 | |
| Chaîne d'opération | Café au bord de la route | (85%~110%) nous +40℃ | (85%~110%) nous +40℃ | |
| Libération | (20%~75%) nous -5℃ | (20%~75%) nous -5℃ | ||
| Puissance moyenne de bobine à C.A. (VA) | Début | 200 | 200 | |
| Conservation | 20 | 20 | ||
| Classe d'efficacité de puissance | classe 3 | classe 3 | ||
| Perte thermique (W) | 6~10 | 6~10 | ||
| Temps de mise en action (Mme) | Fin | 20~35 | 20~35 | |
| Coupure | 8~20 | 8~20 | ||
| Câblage principal de circuit | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 4~50 | 4~50 |
| 2 bâtons |
4~25 |
4~25 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 4~50 | 4~50 | |
| 2 bâtons |
4~16 |
4~16 | ||
| Fil dur (㎟) | 1 bâton | 4~50 | 4~50 | |
| 2 bâtons |
4~25 |
4~25 | ||
| Taille de attachement de vis | M10 | M10 | ||
| Serrant le couple de attachement (N.m) | 4,0 | 4,0 | ||
| Câblage de boucle d'avertissement | fil flexible sans froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 |
| 2 bâtons | 1~4 | 1~4 | ||
| fil flexible avec le froid pressant le terminal (㎟) |
1 bâton | 1~4 | 1~4 | |
| 2 bâtons | 1~2.5 | 1~2.5 | ||
| Fil dur (㎟) | 1 bâton | 1~4 | 1~4 | |
| 2 bâtons | 1~4 | 1~4 | ||
| Taille de attachement de vis | M3.5 | M3.5 | ||
| Serrant le couple de attachement (N.m) | 0,8 | 0,8 |
||
État de fonctionnement et d'installation :
Température de l'air ambiante : ≤ -5℃--+40℃
Altitude : ≤ 2000m ;
Degré de pollution : Classe 3
Catégorie d'installation : III
Degré de protection : IP20
État d'installation : l'angle de gradient entre le côté d'installation et le côté vertical ne devrait pas être davantage que ±5℃
Impact et vibrattion : le contacteur doit être installé et fonctionné dans les circonstances sans secousse, impact et vibration évidents.
Caractéristique de structure :
Il peut être installé avec les contacts auxiliaires bloc, le relais de temps et le bloc actuel-limité de contacts, et le relais thermique, puis pour être d'autres produits dérivés ;
Ce contacteur de série a le petit volume, léger, moins de perte de puissance, de longue durée et de coffre-fort et de fiabilité etc. ;
Le contacteur peut être équipé du contact 1NO auxiliaire ou du contact 1NC auxiliaire (moins que 32A), et du contact auxiliaire auxiliaire de 1NO contact+1NC (davantage que 40A). En outre, il peut être équipé du bloc auxiliaire du contacteur F4 (2blocks ou 4blocks) ;
En plus de la vis d'utilisation à installer, le contacteur peut être serré avec le rail de installation standard de 35mm (sc09~95) et le rail de installation standard de 75mm (SC40~95)
Demension d'installation :
| Un maximum | B maximum | C maximum | a | b | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6,5 |
FAQ :
1. Est-ce que je pourrais avoir des prix de vos produits ?
Bien bienvenu. Sentez svp librement pour nous envoyer une enquête. Vous obtiendrez notre réponse en 24 heures
2. Pouvons-nous imprimer notre logo/site Web/nom de la société sur des produits ?
Oui, l'OEM et l'ODM sont disponibles
3. Quel est le délai d'exécution pour l'ordre régulier ?
7-15 jours pour la quantité d'ordre moins que 2000pcs ; Pour plus de quantité, nous pouvons négocier à son sujet.
4. Inspectez-vous les produits finis ?
Notre auto-inspection de products100% et essai avant l'emballage
5. Que diriez-vous de des conditions de paiement ?
dépôt de 30%, l'équilibre de paiement de repos contre la copie de B/L.
