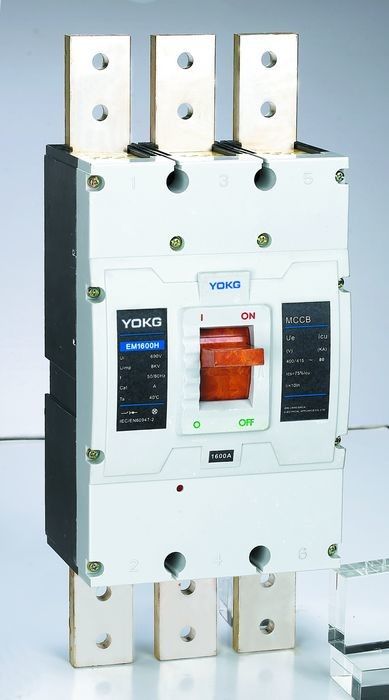

Disjoncteur moulé 1000 ampère 400vac MCCB EM1600S 800V 3 Polonais de cas avec KEMA
Application :
Le disjoncteur de cas moulé par série de fin de support de ♦ est appliqué avec avec la tension isolante évaluée 500V, a évalué la tension locale 690V en état à C.A. (50/60) hertz et utilisé pour l'échange peu fréquent. Le MCCB se protège dans la surcharge, court-circuit, et sous la situation de tension pour protéger le dispositif de système et de puissance de circuit contre des dommages.
Le ♦ Le MCCB peut être divisé en B, N, S, types de H selon leur court-circuit limité évalué cassant la capacité.
Le ♦ Le MCCB est avantageux pour son corps compact, capacité de rupture élevée, arccasting court et fonction aseismatic supérieure.
Le ♦ Le MCCB a la fonction de l'isolation avec sa marque »«
Le ♦ le produit est conforme au CEI 60947-2, GB14048.2
États normaux d'installtion :
Taille de ♦ au-dessus de niveau de la mer : ≤2000m
La température moyenne ambiante de ♦ : ≤+40℃, ≥5℃
♦ il peut supporter l'effet d'air humide et l'effet de la brume de sel, du brouillard d'huile et des bactéries de brouillard.
♦ dans l'endroit dans le midium sans danger d'explosion et sans corrosion de boîte en métal, dommages des gaz d'isolation
et la poussière conductrice
♦ aucun dommages de pluie et de neige
Degré de pollution de ♦ : 3
Caractéristique de déclenchement :
(a) actuel de déclenchement évalué | (a) actuel de déclenchement E-magnétique | Remarques | ONU-travail (à froid) de 1.05In durée (h) |
ONU-travail (chaud) de 1.30In durée (h) |
10≤In≤63 | 10In x (1±20%) | Du type distribution | ≥1 | ≤1 |
63≤In≤100 | 10In x (1±20%) | Du type distribution | ≥2 | ≤2 |
100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Du type distribution | ≥2 | |
10≤In≤800 | 12In x (1±20%) | type de Moteur-protection | ONU-travail (à froid) de 1.0In durée (h) |
ONU-travail (chaud) de 1.20In durée (h) |
≥2 | ≤2 |
Caractéristiques :
Polonais | 3P, 4P | ||
Spécifications électriques | |||
Niveau de cadre évalué Inm actuel (A) |
1250 |
||
(a) actuel évalué dedans | 800,1000,1250 | ||
Tension isolée évaluée Ui (C.A.V) Ui | 800 | ||
Tension de tenue aux chocs évaluée (v) Uimp | 8000 | ||
Tension locale évaluée Ue (C.A.V) | 400/415 | ||
Type de rupture | S | H | |
Court-circuit limité évalué cassant la capacité Icu (ka) | 50 | 80 | |
Court-circuit fonctionnant évalué cassant la capacité Icu (ka) | 50 | 60 | |
Fonction d'isolement | |||
Valeur standard mécanique de durée de vie | 2500 | ||
(OC) valeur standard électrique | 500 | ||
Connexion et installation | |||
Degré de protection Tous les côtés | IP40 | ||
Cosse | IP20 | ||
Câblage de l'assemblée | Avant/arrière | ||
Assemblée embrochable | □ | ||
Câblage Assemblée d'aspiration- | - | ||
Distance courbante (millimètres) | 0, ≤50 | ||
Dimensions (millimètres) L | 406 | ||
W | 210 | ||
(W X H X L) H | 141 |
