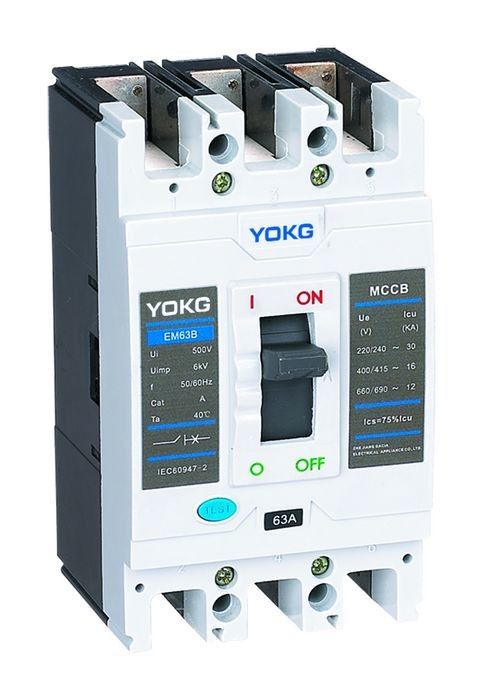

AC440Vac a moulé le disjoncteur 3P MCCB EM63B/EM63N 4 Polonais 415V de cas
Application :
Le disjoncteur de cas moulé par série de fin de support de ♦ est appliqué avec avec la tension isolante évaluée 500V, a évalué la tension locale 690V en état à C.A. (50/60) hertz et utilisé pour l'échange peu fréquent. Le MCCB se protège dans la surcharge, court-circuit, et sous la situation de tension pour protéger le dispositif de système et de puissance de circuit contre des dommages.
Le ♦ Le MCCB peut être divisé en B, N, S, types de H selon leur court-circuit limité évalué cassant la capacité.
Le ♦ Le MCCB est avantageux pour son corps compact, capacité de rupture élevée, arccasting court et fonction aseismatic supérieure.
Le ♦ Le MCCB a la fonction de l'isolation avec sa marque »«
Le ♦ le produit est conforme au CEI 60947-2, GB14048.2
États normaux d'installtion :
Taille de ♦ au-dessus de niveau de la mer : ≤2000m
La température moyenne ambiante de ♦ : ≤+40℃, ≥5℃
♦ il peut supporter l'effet d'air humide et l'effet de la brume de sel, du brouillard d'huile et des bactéries de brouillard.
♦ dans l'endroit dans le midium sans danger d'explosion et sans corrosion de boîte en métal, dommages des gaz d'isolation
et la poussière conductrice
♦ aucun dommages de pluie et de neige
Degré de pollution de ♦ : 3
Caractéristique de déclenchement :
(a) actuel de déclenchement évalué | (a) actuel de déclenchement E-magnétique | Remarques | ONU-travail (à froid) de 1.05In durée (h) |
ONU-travail (chaud) de 1.30In durée (h) |
10≤In≤63 | 10In x (1±20%) | Du type distribution | ≥1 | ≤1 |
63≤In≤100 | 10In x (1±20%) | Du type distribution | ≥2 | ≤2 |
100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Du type distribution | ≥2 | |
10≤In≤800 | 12In x (1±20%) | type de Moteur-protection | ONU-travail (à froid) de 1.0In durée (h) |
ONU-travail (chaud) de 1.20In durée (h) |
≥2 | ≤2 |
Caractéristiques :
Polonais | 3P, 4P | |
Spécifications électriques | ||
Niveau de cadre évalué Inm actuel (A) | 63 | |
(a) actuel évalué dedans | 10,12,16,20,25,32,40,50,63 | |
Tension isolée évaluée Ui (C.A.V) Ui | 500 | |
Tension de tenue aux chocs évaluée (v) Uimp | 6000 | |
Tension locale évaluée Ue (C.A.V) | 400/415 | |
Type de rupture | B | N |
Court-circuit limité évalué cassant la capacité Icu (ka) | 15 | 20 |
Court-circuit fonctionnant évalué cassant la capacité Icu (ka) | 11 | 15 |
Fonction d'isolement | ||
Valeur standard mécanique de durée de vie | 10000 | |
(OC) valeur standard électrique | 2000 | |
Connexion et installation | ||
Degré de protection Tous les côtés | IP40 | |
Cosse | IP20 | |
Câblage de l'assemblée | Avant/arrière | |
Assemblée embrochable | □ | |
Câblage Assemblée d'aspiration- | - | |
Distance courbante (millimètres) | 0, ≤50 | |
Dimensions (millimètres) L | 135 | |
W | 78 | 103 |
(W X H X L) H | 74 |
