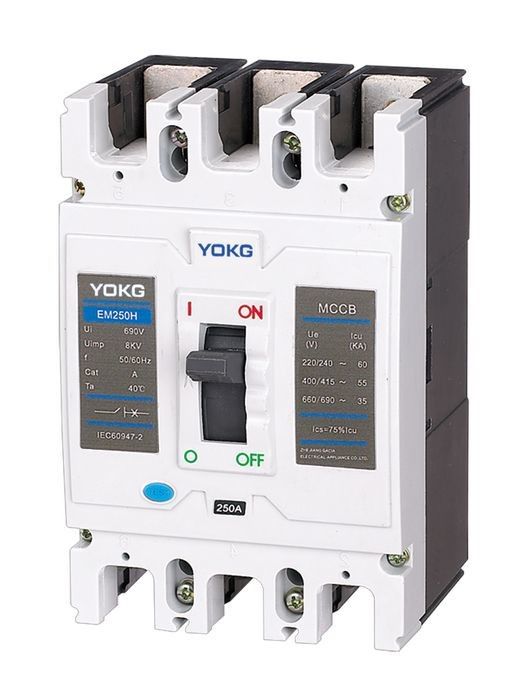

YOKG a moulé le disjoncteur MCCB EM250N 1P, 2P, 3P, 4P Ecomonic de cas
Application :
Le disjoncteur de cas moulé par série de fin de support de ♦ est appliqué avec avec la tension isolante évaluée 500V, a évalué la tension locale 690V en état à C.A. (50/60) hertz et utilisé pour l'échange peu fréquent. Le MCCB se protège dans la surcharge, court-circuit, et sous la situation de tension pour protéger le dispositif de système et de puissance de circuit contre des dommages.
Le ♦ Le MCCB peut être divisé en B, N, S, types de H selon leur court-circuit limité évalué cassant la capacité.
Le ♦ Le MCCB est avantageux pour son corps compact, capacité de rupture élevée, arccasting court et fonction aseismatic supérieure.
Le ♦ Le MCCB a la fonction de l'isolation avec sa marque »
«
Le ♦ le produit est conforme au CEI 60947-2, GB14048.2
États normaux d'installtion :
Taille de ♦ au-dessus de niveau de la mer : ≤2000m
La température moyenne ambiante de ♦ : ≤+40℃, ≥5℃
♦ il peut supporter l'effet d'air humide et l'effet de la brume de sel, du brouillard d'huile et des bactéries de brouillard.
♦ dans l'endroit dans le midium sans danger d'explosion et sans corrosion de boîte en métal, dommages des gaz d'isolation
et la poussière conductrice
♦ aucun dommages de pluie et de neige
Degré de pollution de ♦ : 3
Caractéristique de déclenchement :
| (a) actuel de déclenchement évalué | (a) actuel de déclenchement E-magnétique | Remarques | ONU-travail (à froid) de 1.05In durée (h) |
ONU-travail (chaud) de 1.30In durée (h) |
| 10≤In≤63 | 10In x (1±20%) | Du type distribution | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Du type distribution | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Du type distribution | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | type de Moteur-protection | ONU-travail (à froid) de 1.0In durée (h) |
ONU-travail (chaud) de 1.20In durée (h) |
| ≥2 | ≤2 |
Caractéristiques :
| Polonais | 1P, 2P, 3P, 4P | ||
| Spécifications électriques | |||
| Niveau de cadre évalué Inm actuel (A) | 250 | ||
| (a) actuel évalué dedans | 125 160 180 200 225 (250) | ||
| Tension isolée évaluée Ui (C.A.V) Ui | 690 | ||
| Tension de tenue aux chocs évaluée (v) Uimp | 8000 | ||
| Tension locale évaluée Ue (C.A.V) | 400/415 | ||
| Type de rupture | N | S | H |
| Court-circuit limité évalué cassant la capacité Icu (ka) | 35 | 50 | 65 |
| Court-circuit fonctionnant évalué cassant la capacité Icu (ka) | 35 | 38 | 42,75 |
| Fonction d'isolement | |||
| Valeur standard mécanique de durée de vie | 8500 | ||
| (OC) valeur standard électrique | 1500 | ||
| Connexion et installation | |||
| Degré de protection Tous les côtés | IP40 | ||
| Cosse | IP20 | ||
| Câblage de l'assemblée | Avant/arrière | ||
| Assemblée embrochable | □ | ||
| Câblage Assemblée d'aspiration- | - | ||
| Distance courbante (millimètres) | 0, ≤50 | ||
| Dimensions (millimètres) L | 165 | ||
| W |
72/107 | 142 | |
| (W X H X L) H | 72 | ||
