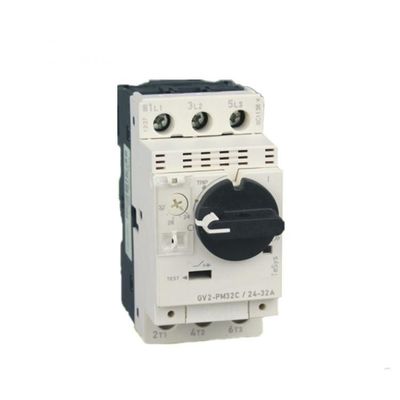

Protecteur rotatoire MPCB de moteur du bouton GV2 de disjoncteur avec l'ampère différent GV2-P
Application :
Le disjoncteur de protection de moteur électrique de série de GV-2P, emploie la conception modulaire, la découpe est artistique, le volume est petit, des coupures protège, place à l'intérieur le relais chaud, la fonction est fort, la polyvalence est bon.
Le disjoncteur de protection de moteur de série de GV-2P sont principalement utilisés pour la protection de surcharge et de court-circuit pour l'Institut central des statistiques de moteurs
le circuit d'AC50/60Hz, tension évaluée de fonctionnement jusqu'à 690V, courant évalué de fonctionnement de 0.1A à la surcharge 32A.As, échec de phase, protection de court-circuit et contrôle peu fréquent de début des moteurs triphasés, il peut être employé pour protection de lignes et conversion peu fréquente distribution de charge, et peut également être employé comme isolant.
Commutateur d'air du moteur
| GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
| M01C | 0.1-0.16 | RS01C | 0,1 -0,16 | ||
| M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
| M03C | 0.25 - 0,40 | RS03C | 0.25 - 0,40 | LS03 | 0 25-0.40 |
| M04C | 0.40- 0,63 | RS04C | 0.40- 0,63 | LS04 | 0 40-0.63 |
| M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0,63 -1 |
| M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
| M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
| M10C | 4-6.3 | RS10C | 4 - 6,3 | LS10 | 4-6.3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
La puissance évaluée de l'electromtor triphasé commandée par le briseur (bereaker de circuit de moteur GV2)
| La gamme de ajustement d'IE actuel évalué (a) | La puissance standard de l'electromotor triphasé KW.AC-350HZ/60HZ | |||||
| 230/240V | 400V | 415V | 440V | 500V | 690V | |
| 0.1-0.16 | - | - | - | - | - | - |
| 0.16-0.25 | - | - | - | - | - | - |
| 0,25 - 0,4 | - | - | - | - | - | - |
| 040- 0,63 | - | - | - | - | - | 0,37 |
| 0,63 -1 | - | - | - | 0,37 | 0,37 | 0,55 |
| 1 - 1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 |
| 1.6-2.5 | 0,7 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 |
| 2.5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
| 4-6.3 | 1,1 | 2,2 | 2,2 | 3 | 37 | 4 |
| 6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 |
| 9-14 | 3 | 5,5 | 5,5 | 7,5 | 7,5 | 9 |
| 13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
| 17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5,5 | 11 | 11 | 11 | 15 | 18,5 |
| 24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
La valeur de permutation actuelle de disjointnig du briseur dans le champ magnétique instantané. (Référez-vous au tableau 3)
| Actuel évalué je Na | La permutation de ajustement de gamme actuelle pour les coponents A. | La valeur actuelle drsjointing de commutrng en Na instantané du champ I |
| 0,16 | 0,1 -0,16 | 1,5 |
| 0,25 | 0.16-0.25 | 2,4 |
| 0,4 | 0,25 - 0,4 | 5 |
| 0,63 | 0,4 - 0 63 | 8 |
| 1 | 0.63-1 | 13 |
| 1,6 | 1 -1,6 | 22,5 |
| 2,5 | 1.6-2.5 | 33,5 |
| 4 | 2.5-4 | 51 |
| 6,3 | 4-6.3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
Emballage et livraison :
FAQ :
Q1 : Êtes vous une usine ou une société commerciale
A1 : Nous sommes une usine, nous pouvons garantir que notre prix est de première main, très bon marché et concurrentiel.
Q2 : Comment votre usine va-t-elle concernant le contrôle de qualité ?
A2 : Tous les produits seront 100% vérifié avant l'expédition.
Q3 : Quand est-ce que je peux obtenir le prix ?
A3 : Habituellement nous citons d'ici 24 heures après que nous obtenions votre enquête.
Q4 : Quel est le prix de l'expédition ?
A4 : Selon le port de la livraison, les prix varie.
