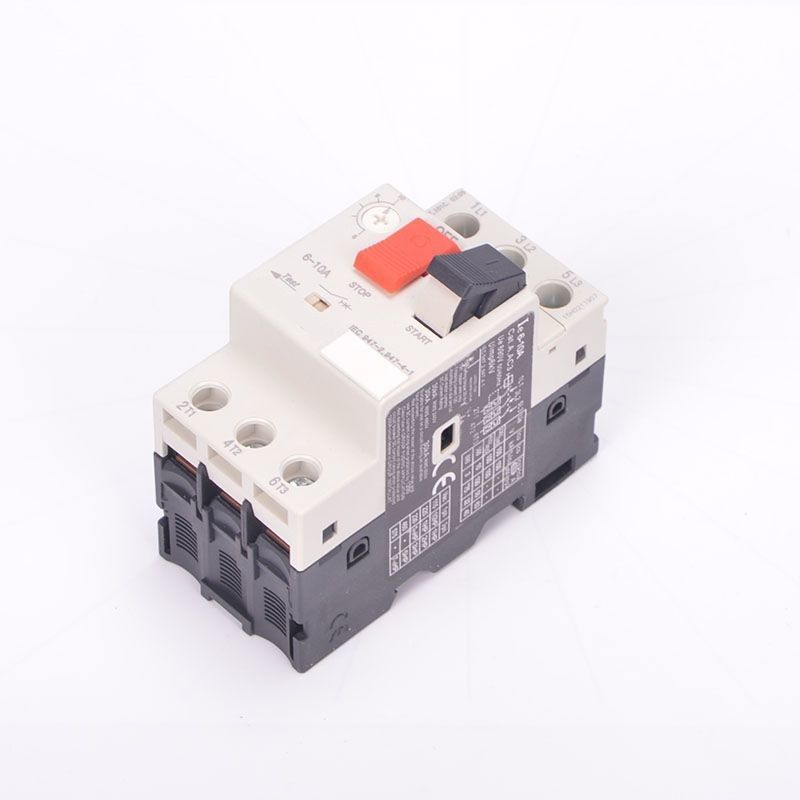

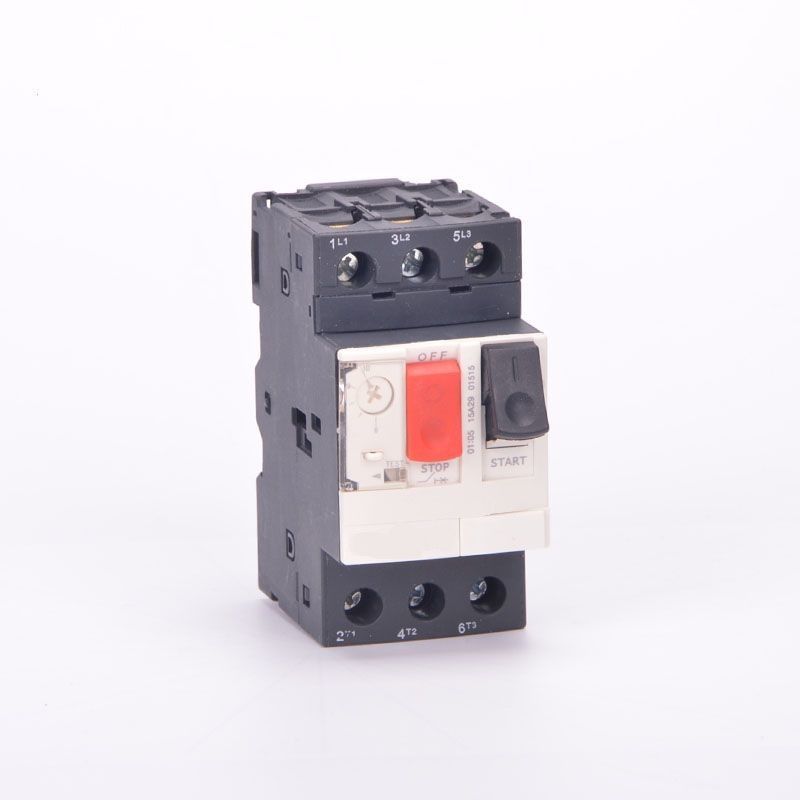

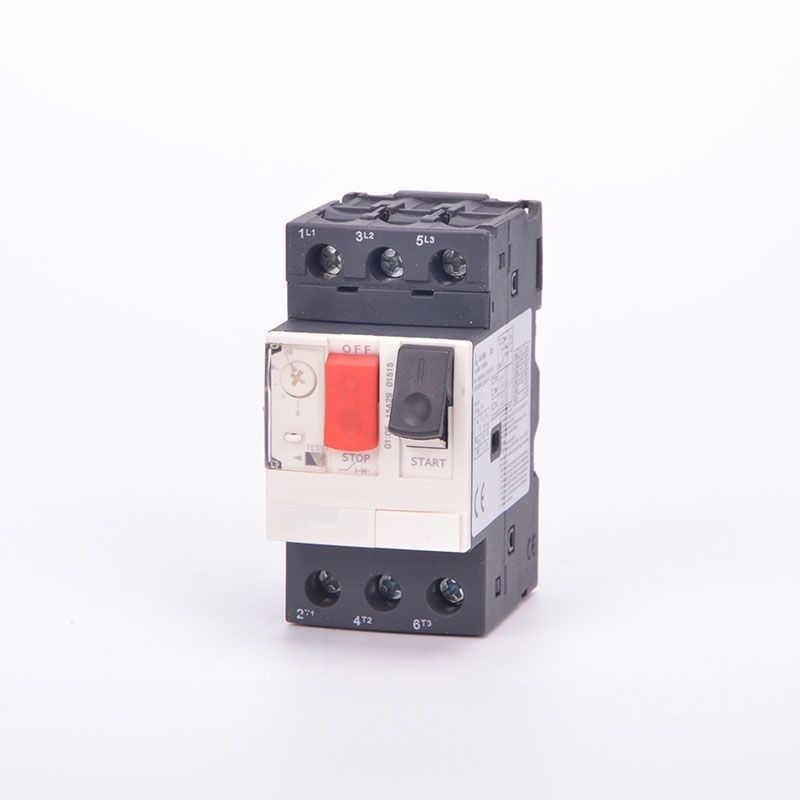

Disjoncteur 20A 230V de protection de moteur de MPCB GV2-M
Application :
GV1, disjoncteur de protection de moteur de série de GV2r GV3, conception modulaire, bel aspect, petit volume, protection de phase de coupure, relais thermique intégré, fonctionnalité forte, bonne polyvalence. La série se conforme à IEC60947.2 et IEC60947-4.1 et norme EN60947-1. Le commutateur et le contacteur peuvent se composer de démarreur direct de moteur. La série de protection de coquille, etc.
La catégorie peut atteindre IP65. Il y a trois types de produits de cette série : GV2-M.ME est un moteur commandé de poussée-buttoni avec le disjoncteur magnétique de protection de la chaleur ; GV2=RS est un disjoncteur avec la protection magnétique thermique pour un moteur commandé par un commutateur de transfert ; Disjoncteurs de GV2-LS.LE avec la protection magnétique (sans protection thermique de retard) pour les moteurs électriques commandés par des commutateurs de transfert.
Commutateur d'air du moteur
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0,1 -0,16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0,40 | RS03C | 0.25 - 0,40 | LS03 | 0 25-0.40 |
M04C | 0.40- 0,63 | RS04C | 0.40- 0,63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0,63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6,3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
La puissance évaluée de l'electromtor triphasé commandée par le briseur (bereaker de circuit de moteur GV2)
La gamme de ajustement d'IE actuel évalué (a) | La puissance standard de l'electromotor triphasé KW.AC-350HZ/60HZ | |||||
230/240V | 400V | 415V | 440V | 500V | 690V | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0,25 - 0,4 | - | - | - | - | - | - |
040- 0,63 | - | - | - | - | - | 0,37 |
0,63 -1 | - | - | - | 0,37 | 0,37 | 0,55 |
1 - 1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 |
1.6-2.5 | 0,7 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 |
2.5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
4-6.3 | 1,1 | 2,2 | 2,2 | 3 | 37 | 4 |
6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 |
9-14 | 3 | 5,5 | 5,5 | 7,5 | 7,5 | 9 |
13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5,5 | 11 | 11 | 11 | 15 | 18,5 |
24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
La valeur de permutation actuelle de disjointnig du briseur dans le champ magnétique instantané. (Référez-vous au tableau 3)
Actuel évalué je Na | La permutation de ajustement de gamme actuelle pour les coponents A. | La valeur actuelle drsjointing de commutrng en Na instantané du champ I |
0,16 | 0,1 -0,16 | 1,5 |
0,25 | 0.16-0.25 | 2,4 |
0,4 | 0,25 - 0,4 | 5 |
0,63 | 0,4 - 0 63 | 8 |
1 | 0.63-1 | 13 |
1,6 | 1 -1,6 | 22,5 |
2,5 | 1.6-2.5 | 33,5 |
4 | 2.5-4 | 51 |
6,3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
