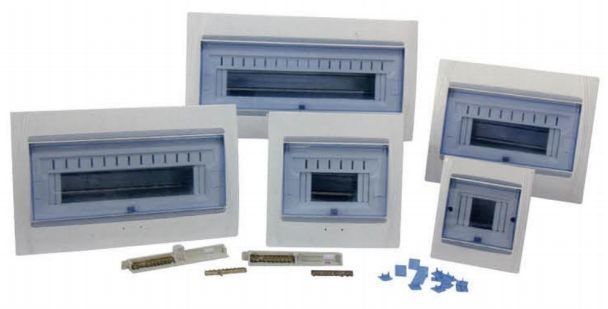

Type monté électrique de boîte de distribution de DB de la manière MCB de l'usine 32 de série de SN
Général :
La série de SN de boîte de luxe est divisée en deux sortes a caché le type monté et le type mouted ouvert. Elle est avec le panneau et le fond en plastique de fer. Deux terminaux (la prise de terre au sol et la connexion nulle) dans la boîte sont faciles pour le câblage et le cheminement d'utilisateur. Ce produit s'applique au circuit terminal modulaire avec le C.A. de 50 hertz, de tensions évaluées de 220V et de 380V.
Caché a monté :
| Modèle | Dimensions | ||
| L (millimètre) | W (millimètre) | H (millimètre) | |
| SN-2-4RA | 137 | 161 | 82 |
| SN-4-6RA | 208 | 208 | 95 |
| SN-7-9RA | 261 | 208 | 95 |
| SN-10-13RA | 334 | 208 | 95 |
| SN-14-16RA | 390 | 208 | 95 |
| SN-20-26RA | 334 | 416 | 95 |
| SN-28-32RA | 390 | 416 | 95 |
Opend a monté :
| Modèle | Dimensions | ||
| L (millimètre) | W (millimètre) | H (millimètre) | |
| SN-2-4MA | 137 | 161 | 82 |
| SN-4-6MA | 208 | 208 | 95 |
| SN-7-9MA | 261 | 208 | 95 |
| SN-10-13MA | 334 | 208 | 95 |
| SN-14-16MA | 390 | 208 | 95 |
| SN-20-26MA | 334 | 416 | 95 |
| SN-28-32MA | 390 | 416 | 95 |
Description modèle :
Caractéristiques :
Conception de ♦ de superbe--grand et clair contour lumineux de barres, mou et élégant.
Le ♦ a humanisé les symboles de circuits, affichage prited de disjoncteur de contrôle, clair et élégant.
Le ♦ que le palte de chaussure de guide-rail a le trou rond, il peut au ragulate la couverture de la boîte de distribution niveler la position.
