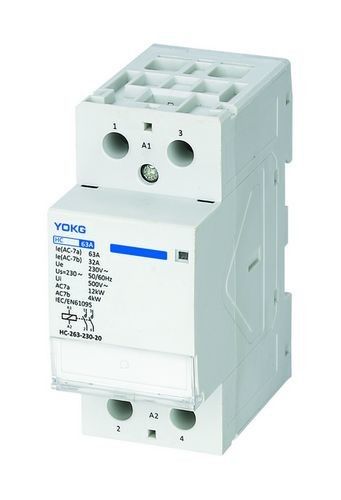

contacteurs électriques miniatures biphasés du contacteur 63amp de 1NO 1NC
Application :
Les contacteurs électriques de ménage de série de HC conviennent aux appareils électroménagers de contrôle et aux utilisations semblables basse micro-charge, également commandant les moteurs de ménage chargeant, dont la puissance de contrôle sera réduite, les produits sont employés pour la famille, l'hôtel, les endroits de l'apratment etc., et ce peut être fonction automatique réalisée.
Modèle et définition :
Conditions et état d'installation :
♦ la température de l'air ambiante : -5~+40℃, moyenne pas plus que +35℃ d'ici 24 heures.
Altitude de ♦ (m) : Ne pas dépasser 2000 mètres
États atmosphériques de ♦ : Quand la température la plus élevée est +40℃, l'hygrométrie d'air ne devrait pas être plus haute que 50%. On devrait permettre l'hygrométrie plus élevée à la température plus basse, par exemple, à l'humidité de 90% quand le ℃ 20. Des mesures spéciales devraient être prises quand la rosée condensat se produit de temps en temps en raison des changements de température.
Degré de pollution de ♦ : Classe 2
Catégorie d'installation de ♦ : II
Support de ♦ : Sur l'installation de rail de support du rail TH35-7.5 de vacarme
Degré de protection de ♦ : IP20
Général :
Estimation électrique : jusqu'à 25A, 40A, 63A, 100A Catégorie d'utilisation : AC-1, AC-7a, AC-7b
Norme : IEC/EN 61095 La vie électrique 100 000, la vie mécanique 1 000 000
HC-225/HC-240/HC-263 : Ue=230V~ HC-425/HC-440/HC-463 : Ue=400V~
Chaîne d'opération :
Le contacteur tirera dedans sûrement à n'importe quelle valeur entre 85% nous et 110%Us. 110% nous est la valeur maximale et 85%Us est la valeur de manimum.
Le contacteur nous libérera et cassera complètement entre 75% et 20% nous. 20% nous est la valeur maximale et 75%Us est la valeur minimum.
Représentation désignée d'opération :
Faisant et cassant la condition | ||||||
Catégorie d'utilisation | Ic/Ie | Ur/Ue | cos Φ | fabrication du temps (a) s |
temps d'intervalle s |
cycle d'opération périodes |
AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
AC-7b | (c) | (b) | 0,45 | 0,05 | 10 | 30 000 |
(a) si le contact s'est fermé complètement avant de se casser encore, on permet le temps de fabrication moins que 0.05s. (b) pour faire l'opertion Ur/Ue=1.0, pour casser l'opération Ur/Ue=0.17 (c) pour faire l'opération Ic/Ie=6.0, pour casser l'opération Ic/Ie=1.0 |
Faisant et cassant la capacité :
Faisant et cassant la condition | ||||||
Catégorie d'utilisation | Ic/Ie | Ur/Ue | cos Φ | fabrication du temps (a) s |
temps d'intervalle s |
cycle d'opération périodes |
AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
La vie mécanique :
La vie mécanique : 1 million de temps, cycles d'opération par heure sont 300 fois.
La vie électrique :
La vie électrique : les 100 000 temps, cycles d'opération de maximum par jour sont 100 fois.
Produits :
Les contacteurs de ♦ sont les appareils modulaires de contrôle de la structure nouvelle, petit volume. Sa caractéristique inclut l'installation de vacarme-rail, la taille modulaire, la belle conception, et la sécurité. Elle peut appliquer la structure d'inversion et être combinée avec le mini disjoncteur dans la boîte d'éclairage.
♦ il applique le bon matériel d'isolation, qui améliorent l'index de sécurité.
♦ il a le bon aspect et à faible bruit et convient à l'hôtel et l'hôpital, etc.

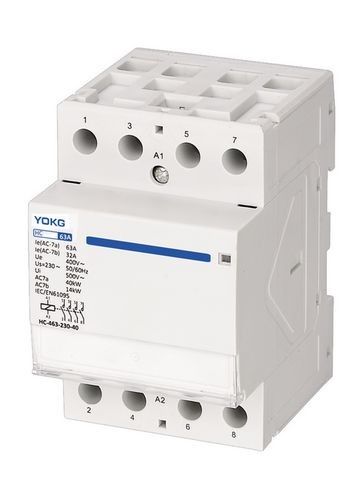

Code d'ordre de contacteur de maison de HC :
63A | 2P | 4P |
24V | HC-263-24-10 | HC-463-24-30 |
HC-263-24-20 | HC-463-24-40 | |
HC-263-24-11 | HC-463-24-31 | |
HC-263-24-02 | HC-463-24-22 | |
HC-463-24-04 | ||
48V | HC-263-48-10 | HC-463-48-30 |
HC-263-48-20 | HC-463-48-40 | |
HC-263-48-11 | HC-463-48-31 | |
HC-263-48-02 | HC-463-48-22 | |
HC-463-48-04 | ||
110V | HC-263-110-10 | HC-463-110-30 |
HC-263-110-20 | HC-463-110-40 | |
HC-263-110-11 | HC-463-110-31 | |
HC-263-110-02 | HC-463-110-22 | |
HC-463-110-04 | ||
230V | HC-263-230-10 | HC-463-230-30 |
HC-263-230-20 | HC-463-230-40 | |
HC-263-230-11 | HC-463-230-31 | |
HC-263-230-02 | HC-463-230-22 | |
HC-463-230-04 |
