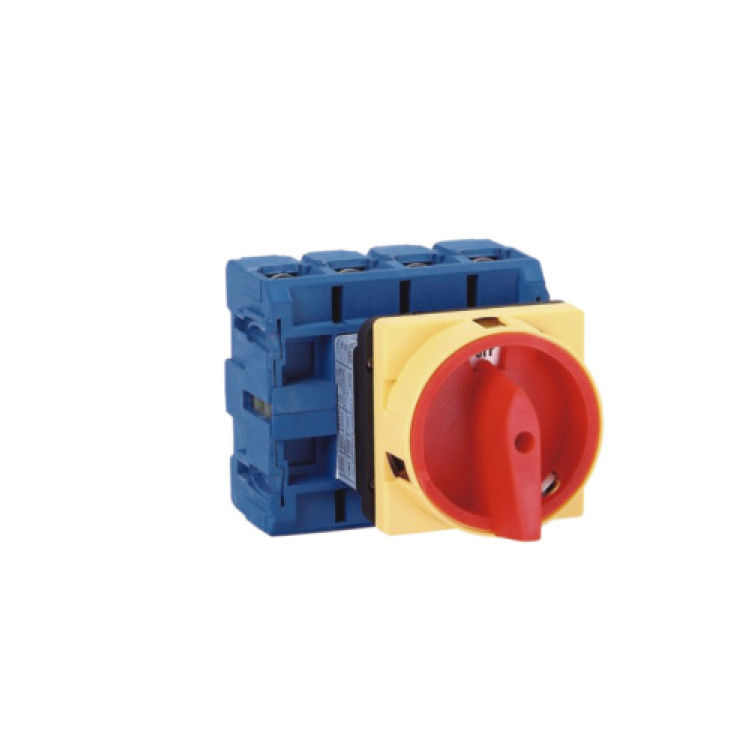

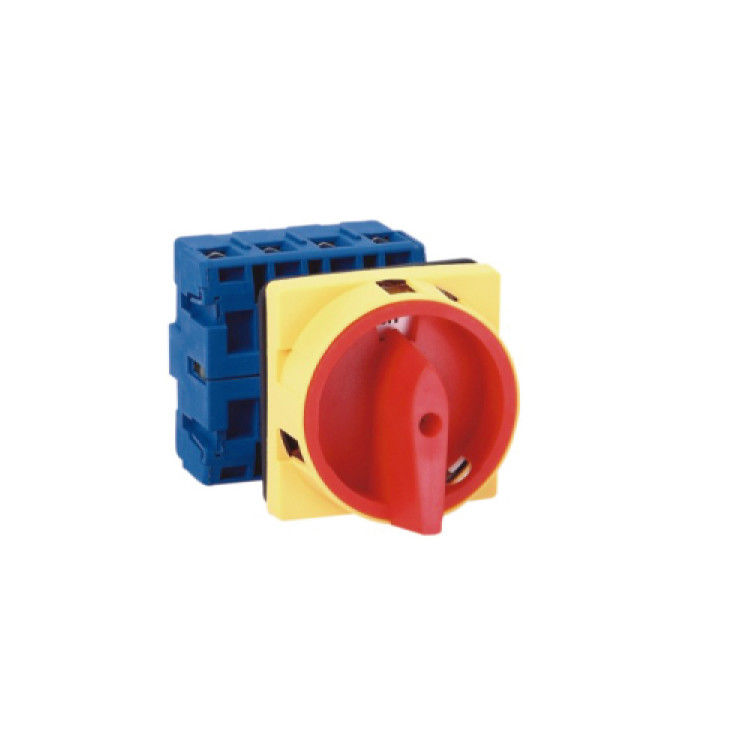

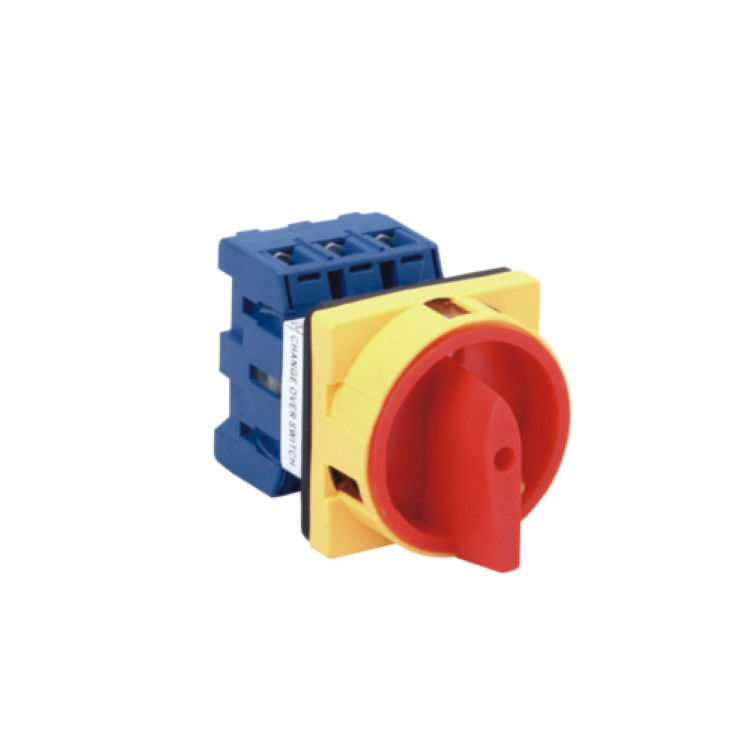

Inverseur automatique rotatoire électrique de came de la position 25A 100A de moteur 3
Portée :
YG11 est le produit de présenter le développement des technologies avancé étranger, petit
volume, la plupart de représentation sûre et fiable, c'est un commutateur de briseur de charge qui approprié à la ventilation, le système de pompe à climatisation et à eau, et l'utilisation de commutateur d'équipement industriel pour l'isolement d'isolation et de sécurité, commutateur étranger équivalent de briseur de la charge KG20-KG100.
Conditions de travail normales :
la température de l'air 1.The ambiante ne dépasse pas +40℃, la température moyenne
d'ici 24 heures et pas plus que +35℃.
2. La température de l'air ambiante n'est pas than-5℃ inférieur.
l'altitude du site 3.Installation ne dépasse pas 2000m.
4. L'hygrométrie d'air pas plus de 50% quand le maximum
la température est +40℃ et à une plus basse température permet une hygrométrie plus élevée, comme quand la température est 20℃ la portée 90% d'hygrométrie. À la condensation de temps en temps due aux changements de température devrait prendre des mesures spéciales.
Type désignation :
Caractéristiques du produit :
1. Sécurité
La distance d'isolation du point de contact de commutateur est grande, pour réaliser 13-14mm, dépasse les exigences de sécurité VDE0113. dans de nombreux cas, le niveau de sécurité du commutateur dépasse le monde existant du divers interrupteur de circuit.
type de l'installation 2.Flexible
Les commutateurs peuvent être type appliqué de panneau, vous peuvent également appliquer le bâti inférieur, le type de montage bas peut être facilement et solidement avec les vis ou le support de rail de 35mm. le système de commutation a la flexibilité forte et adaptabilité pour ajouter les contacts supplémentaires et les terminaux neutres, vous ne pouvez pas enlever le commutateur pourriez augmenter les contacts supplémentaires d'adaptabilité facilement,
3. Installation facile
La vis intégrée pour empêcher glisser le manuel, bénéficiant aux outils pneumatiques ou électriques pour faciliter la meilleure représentation et pour assurer la sécurité et la vitesse à
installation.
Taille fixe de pore :
| Commutateur | Type | Polonais | B | Came | D1 | D2 | F | G | H | L | |
| YG11-25 YG11-32 |
MARCHE-ARRÊT | 3P | 64 | 48 | 4 | 4 | 22 | 42 | - | 54 | 62 |
| MARCHE-ARRÊT | 4P | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| MARCHE-ARRÊT | 3P+N | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| MARCHE-ARRÊT | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
| MARCHE-ARRÊT | 6P | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
| YG11-40 YG11-63 |
MARCHE-ARRÊT | 3P | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
| MARCHE-ARRÊT | 4P | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| MARCHE-ARRÊT | 3P+N | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| MARCHE-ARRÊT | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
| MARCHE-ARRÊT | 6P | 64 | 48 | 4 | 4 | 22 | - | 100 | 64 | 67 | |
| YG11-80 YG11-100 |
MARCHE-ARRÊT | 3P | 64 | 48 | 4 | 5,5 | 22 | 70 | - | 80 | 82 |
| MARCHE-ARRÊT | 4P | 64 | 48 | 4 | 5,5 | 22 | 92 | - | 80 | 82 | |
| MARCHE-ARRÊT | 3P+N+E | 64 | 48 | 4 | 5,5 | 22 | 104 | - | 80 | 82 | |
| MARCHE-ARRÊT | 6P | 64 | 48 | 4 | 5,5 | 22 | - | 140 | 80 | 82 |
Paramètres techniques principaux :
Support de panneau :
| Modèle non. | Dimensions (millimètres) | Dimensions de support (millimètres) | |||||||
| B | C | K | L | E | F | D1 | D2 | ||
| YG11-25 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-32 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
