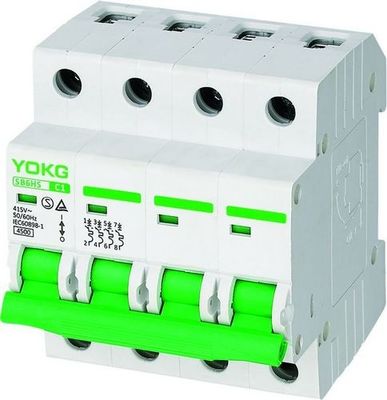

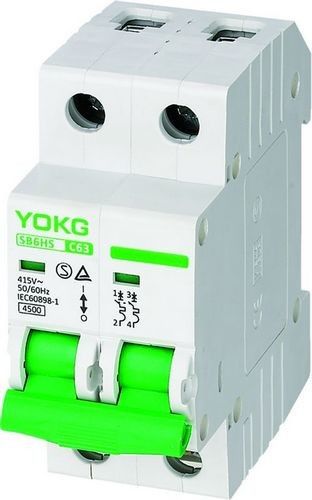

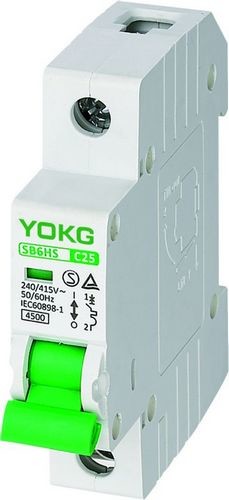

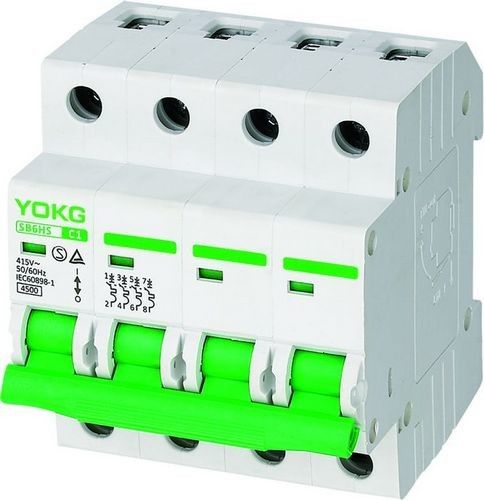

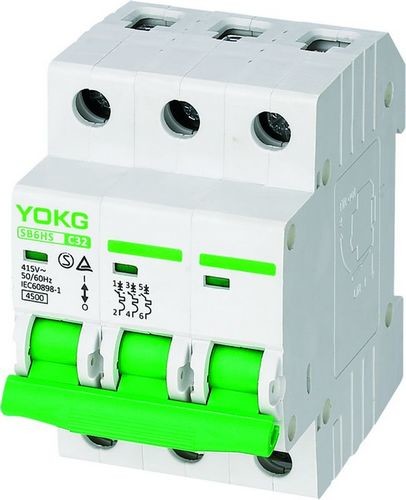

Type type de 4.5KA MCB monophasé SB6HS 230V 400V 10A 63A de BCD puisque courbe de C D

Monophasé 10A, appareil électrique de 4.5KA Mini Circuit Breaker SB6HS de 63A MCB

Application :

Le ♦ se mettent la protection en court-circuit

Fonction d'isolement de ♦

Le ♦ surchargent la protection

Fonction d'indication de ♦ de la position de contact

Le ♦ soutiennent l'installation de Vacarme-rail de 35mm

Type de câblage sortant entrant de soutien de ♦ et inférieur, ou type de câblage sortant entrant et supérieur inférieur supérieur

♦ capable choisir les accessoires électriques et réaliser l'indication éloignée de l'état de MCB ; déclenchement de rupture, fermé, et de défaut

♦ capable choisir les accessoires électriques et réaliser la protection de sousvoltage et de surtension de MCB et de libération éloignée de shunt

Caractéristique de déclenchement instantanée :

Le disjoncteur SB6 sont conçus pour la protection des circuits de distribution et de branche, ayant la charge différente ;

Courbe B de ♦----Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 3 po ; au courant 5 dans devrait travailler en moins de 0.1S

Courbe C de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 5 po ; au courant 10 dans devrait travailler en moins de 0.1S

Courbe D de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 10 po ; au courant 20 dans devrait travailler en moins de 0.1S

Caractéristiques de fonctionnement de surintensité :

Le nombre de Polonais :

Dimensions :

Caractéristiques :

Polonais	1P, 1P+N, 2P, 3P, 3P+N, 4P
Spécifications électriques
Actuel évalué (A) dedans	1-63
Fréquence évaluée (hertz)	50/60
Tension locale évaluée (V) Ue	1P : 230/400~, 2/3/4P : 400~
Tension isolée évaluée (V) Ui	500
Tension de tenue aux chocs (kilovolt) Uimp	6
Court-circuit évalué cassant la CIN de capacité (KA)	4,5
Type de déclenchement instantané	B, C, D
Tension locale maximum Umax	440
Tension locale minimum Umin	12
Tension diélectrique d'essai (kilovolts)	2
Valeur standard mécanique de durée de vie	10000
(OC) valeur standard électrique	4000
Contrôle et indication :
Libération de shunt (SHT)	Facultatif
Libération de sousvoltage (UVT)	Facultatif
Contact auxiliaire (AUX.)	Facultatif
Contact d'alarme (alt)	Facultatif
Indicateur de position de contact	Défaut
Indication de défaut	Aucun
Connexion et installation :
Température ambiante (avec average≤35℃ quotidien)	-5℃~+40℃
Degré de protection tous les côtés	IP40
Terminal de connexion	IP20
Fil (㎟)	16
Barre omnibus (㎟)	16
Support	Câble/barre omnibus
Degré de pollution	2
Mettez en référence la température pour l'établissement de l'élément thermique (le ℃)	30
Température de stockage (℃)	-25℃~+70℃
Serrage du couple	3,0
Connexion	Dessus et bas
Dimensions (millimètres)                                                         a (1P/2P/3P/4P)	17.5/35/52.5/70
b (1P/2P/3P/4P)	83/83/83/83
(WxHxL)                                                                      c (1P/2P/3P/4P)	67/67/67/67
