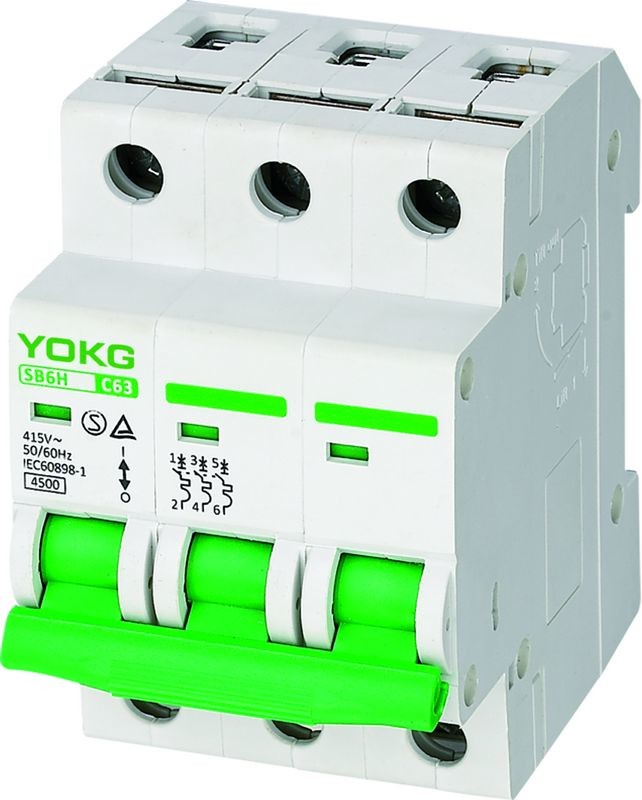

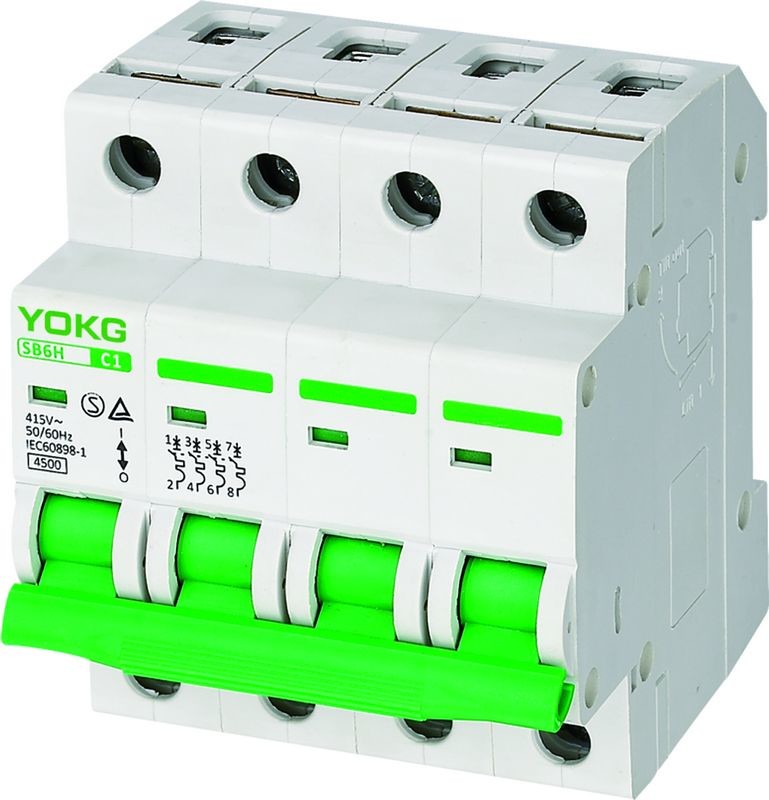

IP40 d'intérieur Mini Circuit Breaker SB6H 3P, 4P 10KA MCB
Caractéristique de déclenchement instantanée :
Le disjoncteur SB6 sont conçus pour la protection des circuits de distribution et de branche, ayant la charge différente ;
Courbe B de ♦----Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 3 po ; au courant 5 dans devrait travailler en moins de 0.1S
Courbe C de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 5 po ; au courant 10 dans devrait travailler en moins de 0.1S
Courbe D de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 10 po ; au courant 20 dans devrait travailler en moins de 0.1S
Caractéristiques :
| Polonais | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Spécifications électriques | |
| Actuel évalué (A) dedans | 1-63 |
| Fréquence évaluée (hertz) | 50/60 |
| Tension locale évaluée (V) Ue | 1P : 230/400~, 2/3/4P : 400~ |
| Tension isolée évaluée (V) Ui | 500 |
| Tension de tenue aux chocs (kilovolt) Uimp | 6 |
| Court-circuit évalué cassant la CIN de capacité (KA) |
4,5 |
| Type de déclenchement instantané | B, C, D |
| Tension locale maximum Umax | 440 |
| Tension locale minimum Umin | 12 |
| Tension diélectrique d'essai (kilovolts) | 2 |
| Valeur standard mécanique de durée de vie | 10000 |
| (OC) valeur standard électrique | 4000 |
| Contrôle et indication : | |
| Libération de shunt (SHT) | Facultatif |
| Libération de sousvoltage (UVT) | Facultatif |
| Contact auxiliaire (AUX.) | Facultatif |
| Contact d'alarme (alt) | Facultatif |
| Indicateur de position de contact | Défaut |
| Indication de défaut | Aucun |
| Connexion et installation : | |
| Température ambiante (avec average≤35℃ quotidien) | -5℃~+40℃ |
| Degré de protection tous les côtés | IP40 |
| Terminal de connexion | IP20 |
| Fil (㎟) | 16 |
| Barre omnibus (㎟) | 16 |
| Support | Câble/barre omnibus |
| Degré de pollution | 2 |
| Mettez en référence la température pour l'établissement de l'élément thermique (le ℃) | 30 |
| Température de stockage (℃) | -25℃~+70℃ |
| Serrage du couple | 3,0 |
| Connexion | Dessus et bas |
| Dimensions (millimètre) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
 b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 67/67/67/67 |
Application :
Mini Circuit Breaker d'intérieur peut être employé pour : Mettez-vous la protection, la fonction d'isolement, la protection de surcharge, la fonction d'indication de la position de contact, l'installation de Vacarme-rail de 35mm, le type sortant entrant et inférieur supérieur de câblage, ou le type en court-circuit de câblage sortant entrant et supérieur inférieur, capable choisir les accessoires électriques et réaliser l'indication éloignée de l'état de MCB ; rupture, déclenchement fermé, et de défaut et accessoires électriques choisis et réaliser la protection de sousvoltage et de surtension de MCB et de libération éloignée de shunt
Caractéristiques de fonctionnement de surintensité :
| Non. | Courant évalué de la libération (a) | État initial | Courant d'essai | Temps spécifique | Résultez pour être obtenu | Remarques |
| 1 | 1~63 | état de code | 1,13 po | ≤ 1h de t | Non-voyage | |
| 2 | 1~63 | sur l'essai précédent | 1,45 po | t < 1h | voyage | établissement actuel jusqu'à la valeur spécifique de façon constante dans 5s |
| 3 | Dans le ≤ 32 | état de code | 2,55 po | 1s <t <60s | voyage | |
| Dans > 32 | état de code | 2,55 po | 1s <t <120s | voyage | ||
| 4 | 1~63 | état de code | 3 po | t ≤0.1s | Non-voyage | B |
| 1~63 | état de code | 5 po | t <0.1s | voyage | B | |
| 1~63 | état de code | 5 po | t ≤0.1s | Non-voyage | C | |
| 1~63 | état de code | 10 po | t <0.1s | voyage | C | |
| 1~63 | état de code | 10 po | t ≤0.1s | Non-voyage | Type de D | |
| 1~63 | état de code | 20 po | t <0.1s | voyage | Type de D |

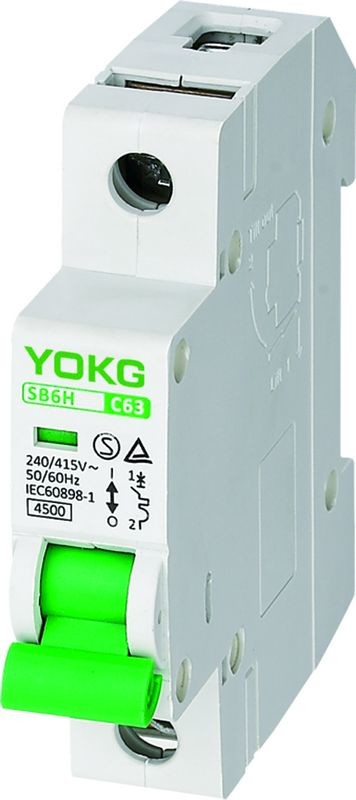

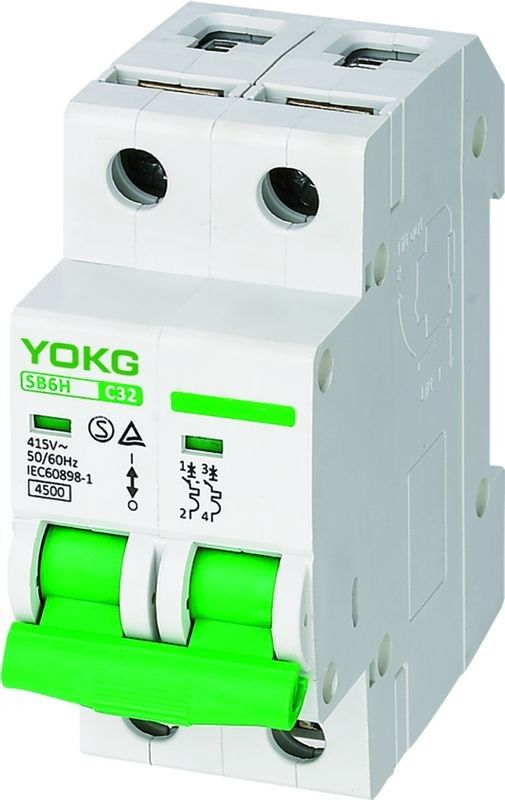

Le nombre de Polonais :
Dimensions :
