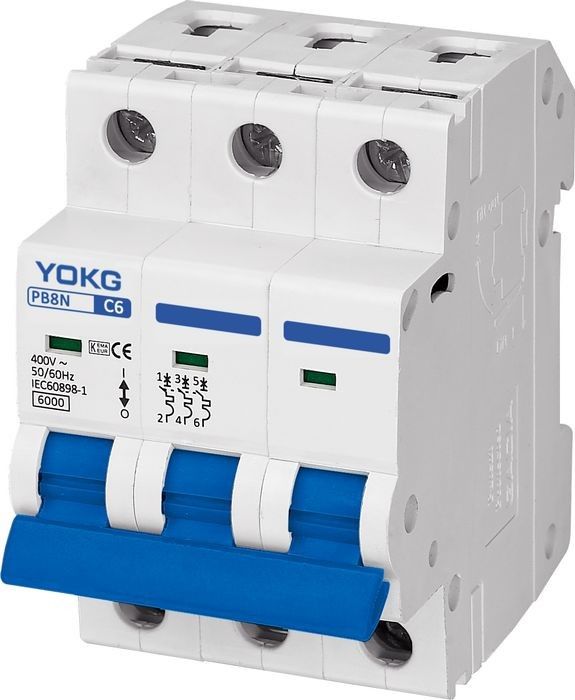

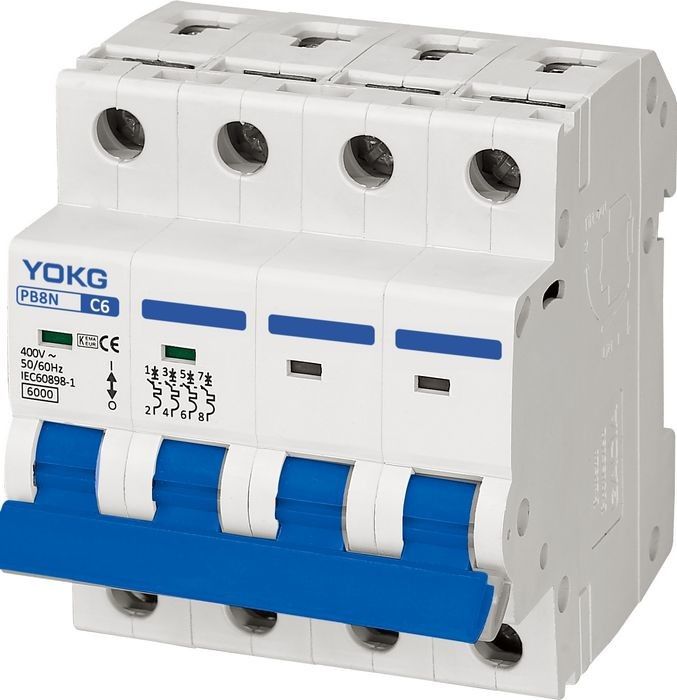

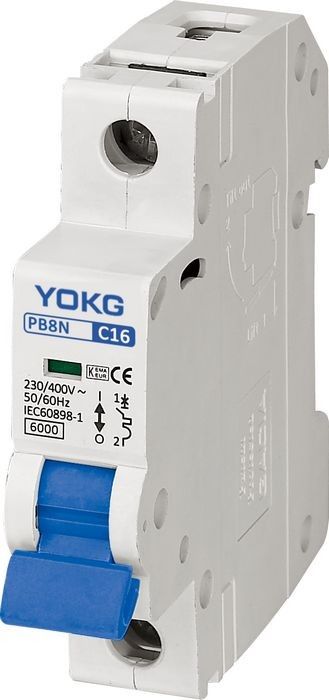

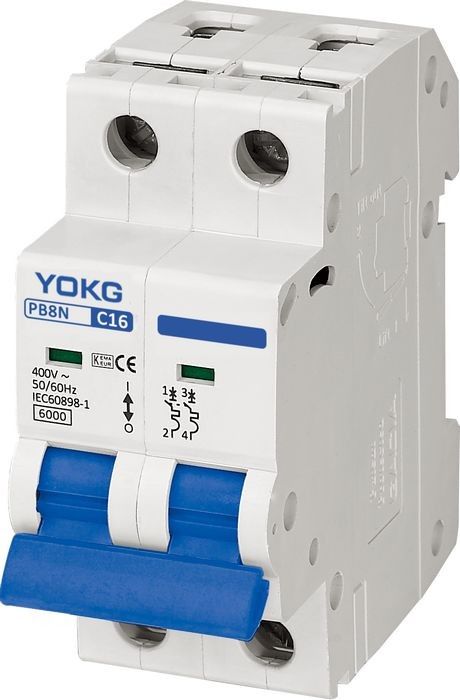

Mini disjoncteur PB8N 1P, 1P+N, 2P, 3P, 3P+N, 4P de YOKG
Application :
Le ♦ se mettent la protection en court-circuit
Fonction d'isolement de ♦
Le ♦ surchargent la protection
Fonction d'indication de ♦ de la position de contact
Le ♦ soutiennent l'installation de Vacarme-rail de 35mm
Type de câblage sortant entrant de soutien de ♦ et inférieur, ou type de câblage sortant entrant et supérieur inférieur supérieur
♦ capable choisir les accessoires électriques et réaliser l'indication éloignée de l'état de MCB ; déclenchement de rupture, fermé, et de défaut
♦ capable choisir les accessoires électriques et réaliser la protection de sousvoltage et de surtension de MCB et de libération éloignée de shunt
Caractéristique de déclenchement instantanée :
Le disjoncteur PB8 sont conçus pour la protection des circuits de distribution et de branche, ayant la charge différente ;
Courbe B de ♦----Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 3 po ; au courant 5 dans devrait travailler en moins de 0.1S
Courbe C de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 5 po ; au courant 10 dans devrait travailler en moins de 0.1S
Courbe D de ♦---- Le dispositif ne devrait pas fonctionner dans 0,1 secondes au courant 10 po ; au courant 20 dans devrait travailler en moins de 0.1S
Caractéristiques de fonctionnement de surintensité :
| Non. | Courant évalué de la libération (a) | État initial | Courant d'essai | Temps spécifique | Résultez pour être obtenu | Remarques |
| 1 | 1~63 | état de code | 1,13 po | ≤ 1h de t | Non-voyage | |
| 2 | 1~63 | sur l'essai précédent | 1,45 po | t < 1h | voyage | établissement actuel jusqu'à la valeur spécifique de façon constante dans 5s |
| 3 | Dans le ≤ 32 | état de code | 2,55 po | 1s <t <60s | voyage | |
| Dans > 32 | état de code | 2,55 po | 1s <t <120s | voyage | ||
| 4 | 1~63 | état de code | 3 po | t ≤0.1s | Non-voyage | B |
| 1~63 | état de code | 5 po | t <0.1s | voyage | B | |
| 1~63 | état de code | 5 po | t ≤0.1s | Non-voyage | C | |
| 1~63 | état de code | 10 po | t <0.1s | voyage | C | |
| 1~63 | état de code | 10 po | t ≤0.1s | Non-voyage | Type de D | |
| 1~63 | état de code | 20 po | t <0.1s | voyage | Type de D |
Le nombre de Polonais :
Dimensions :
Caractéristiques :
| Polonais | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Spécifications électriques | |
| Actuel évalué (A) dedans | 1-63 |
| Fréquence évaluée (hertz) | 50/60 |
| Tension locale évaluée (V) Ue | 1P : 230/400~, 2/3/4P : 400~ |
| Tension isolée évaluée (V) Ui | 500 |
| Tension de tenue aux chocs (kilovolt) Uimp | 6 |
| Court-circuit évalué cassant la CIN de capacité (KA) | 6 |
| Type de déclenchement instantané | B, C, D |
| Tension locale maximum Umax | 440 |
| Tension locale minimum Umin | 12 |
| Tension diélectrique d'essai (kilovolts) | 2 |
| Valeur standard mécanique de durée de vie | 10000 |
| (OC) valeur standard électrique | 4000 |
| Contrôle et indication : | |
| Libération de shunt (SHT) | Facultatif |
| Libération de sousvoltage (UVT) | Facultatif |
| Contact auxiliaire (AUX.) | Facultatif |
| Contact d'alarme (alt) | Facultatif |
| Indicateur de position de contact | Défaut |
| Indication de défaut | Aucun |
| Connexion et installation : | |
| Température ambiante (avec average≤35℃ quotidien) | -5℃~+40℃ |
| Degré de protection tous les côtés | IP40 |
| Terminal de connexion | IP20 |
| Fil (㎟) | 16 |
| Barre omnibus (㎟) | 25 |
| Support | Câble/barre omnibus |
| Degré de pollution | 2 |
| Mettez en référence la température pour l'établissement de l'élément thermique (le ℃) | 30 |
| Température de stockage (℃) | -25℃~+70℃ |
| Serrage du couple | 3,0 |
| Connexion | Dessus et bas |
| Dimensions (millimètres) a (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) c (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
